🚀 [Linux] LVM 구성

    🔽 개요

        📦 소개

오늘은 Red Hat Linux 계열의 Rocky Linux에 1TB HDD를 이용해서 LVM 구성하는 방법을 해보려고 해요.

LVM(Logical Volume Manager)는 Linux의 저장 공간을 효율적이고 유연하게 관리하기 위한 Kernel의 한 부분이에요.

그렇다면 LVM과 일반 Disk Partitioning은 어떤 차이가 있을까요?

LVM이 아닌 기존 방식의 경우, HDD를 Partitioning한 뒤 OS 영역에 Mount하여 R/W (Read/Write)를 해주는 방식인데, LVM은 Partition 대신 Volume이라는 단위로 저장 장치를 다루는 방식이에요.

이런 방식으로 Storage 확장 / 변경에 유연하고, 크기를 변경할 때, 기존 Data의 이전이 필요 없다는 장점이 있어요.


LVM은 이러한 장점을 가지고 있어요.

∙ 유연한 용량 조절
∙ 크기 조절이 가능한 Storage Pool
∙ 임의의 장치 이름 지정
∙ Disk Strping, Mirror Volume 등 제공

출처 :  https://www.thegeekdiary.com/redhat-centos-a-beginners-guide-to-lvm-logical-volume-manager/

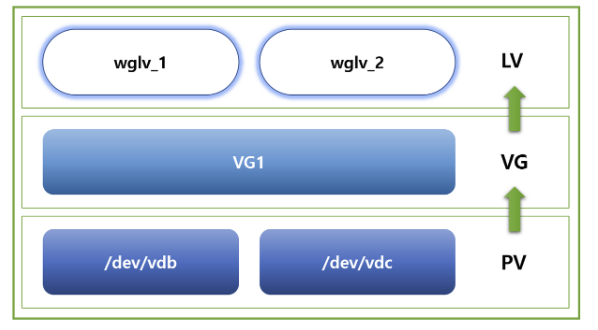

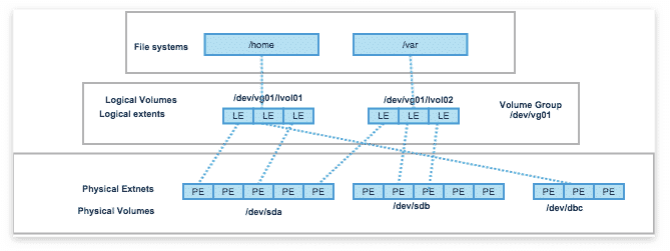

1. PV (Physical Volume) - 물리적 볼륨
  ∙ 실제 Disk 장치를 분할한 파티션된 상태
  ∙ PV는 일정한 크기의 PE로 구성

2. PE(Physical Extent) - 물리적 확장
  ∙ PV를 구성하는 일정 크기의 Block
  ∙ 1PE는 4MB 정도 해당
  ∙ PE와 LE는 1:1로 대응

3. VG(Volume Group) - 볼륨 그룹
  ∙ PV들이 모여 생성되는 단위
  ∙ 사용자는 VG를 원하는대로 쪼개 LV 생성

4. LV(Logical Volume) - 논리적 볼륨
  ∙ 사용자가 최정적으로 사용하는 단위, VG에서 필요한 크기만큼 나눠 LV 생성

출처 :  https://www.thegeekdiary.com/redhat-centos-a-beginners-guide-to-lvm-logical-volume-manager/







    🔽 Ubuntu

        📦 파티션 구성

최초 추가한 Disk 정보를 확인해 볼게요.

fdisk -l



위와 같이 1TB Disk가 /dev/sdb 장치로 준비된 것을 확인할 수 있어요.







이제 파티션을 만들어 볼게요.

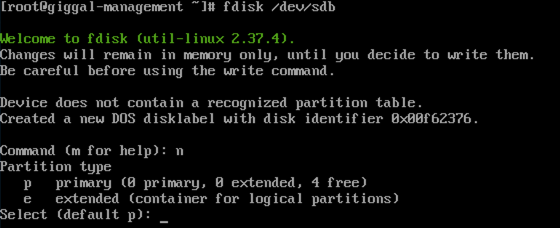

fdisk {장치 Mount 경로}

728x90



최초 위와 같이 명령어를 입력한 뒤 n이라는 명령어를 주었는데, New라는 의미에요.

즉, 새 파티션을 만들겠다는 의미에요.

그 다음은 p라는 명령어를 통해 Primary Partion Type으로 잡겠다고 하였어요.
Primary Patiton Type은 총 4개를 만들 수 있는데, 1번을 선택해주고,

First sector는 Default 값 2048이 입력되게 하고,
Last sector또한, 모든 용량을 사용하기 위해 Default 값이 입력되게 하였어요.

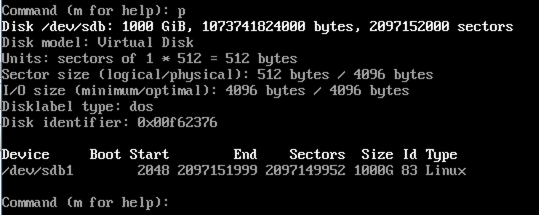

여기서 다시 p 명령어를 주게 되면 Print 즉, 만들어진 파티션 정보를 확인할 수 있어요.

장치가 /dev/sdb1으로 파티션이 잡힌걸 확인할 수 있어요.

현재 파티션 ID가 83으로 잡혀 있는데, 이걸 8e 즉, LVM으로 잡아볼거에요.

최초 t 라는 명령어를 준 뒤 l 명령어를 주게 되면 잡을 수 있는 파티션 종류를 확인할 수 있어요.

주니쓰는 8e Linux LVM을 선택해 주었어요.

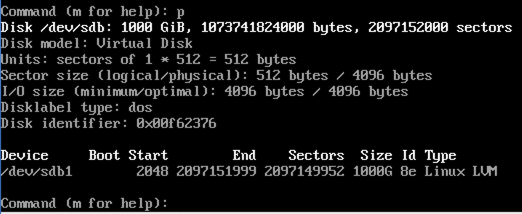

다시 정보를 확인해보니 파티션 ID가 8e로 변경된걸 확인할 수 있어요.

w 즉, write 명령어를 주어 저장하고, 나와줍니다.





        📦 LVM 중 PV 만들기

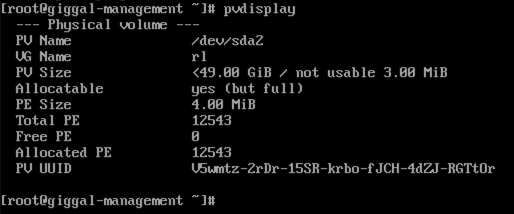

pvdisplay



위의 명령어 혹은 pvs를 통해 현재 만들어져 있는 PV 정보를 확인할 수 있어요.

pvcreate {파티션 장치 Mount 경로}



위의 명령어를 통해 만들었던 파티션으로 PV를 만들어 주었어요.

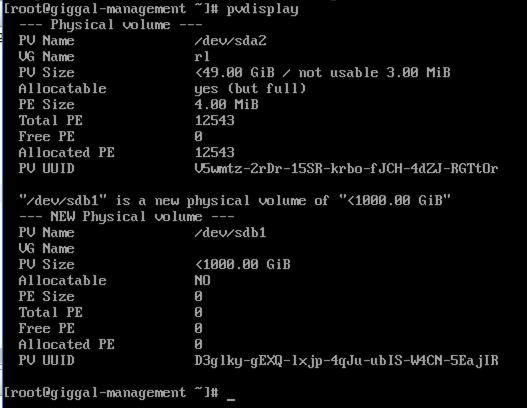

pvdisplay



다시 한번 PV 정보를 확인해보니 PV가 하나 만들어진걸 확인할 수 있어요.

        📦 LVM 중 VG 만들기

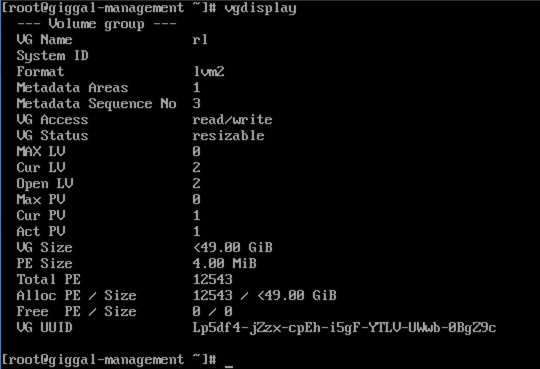

vgdisplay



위의 명령어 혹은 vgs 명령어를 통해 만들어진 VG 정보를 확인할 수 있어요.

vgcreate {VG 이름} {PV Mount 경로}



위의 명령어를 통해 DataVG를 만들어 주는데, PV(/dev/sdb1)에 할당해 주라는 명령을 주었어요.

vgdisplay





VG가 만들어진걸 확인할 수 있어요.







        📦 LVM 중 LV 만들기

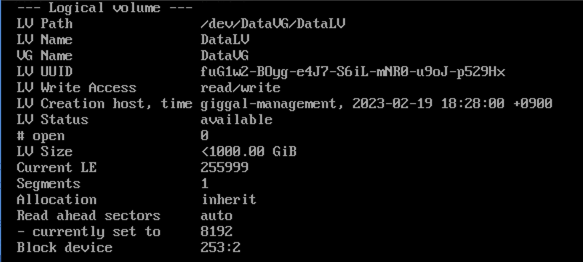

lvcreate -n {LV 이름} -l {할당할 용량} {VG 이름}





주니쓰는 DataLV를 만드는데, 모든 용량을 다 사용할 수 있도록 해 주었어요.

만약 500GB 만 할당하고 싶다면 아래 명령어를 사용하면 된답니다.

lvcreate -n {LV 이름} -L 500GB {VG 이름}









        📦 File System Format

만들어진 LV를 가지고, File System Type 지정과 포맷 작업을 해볼게요.

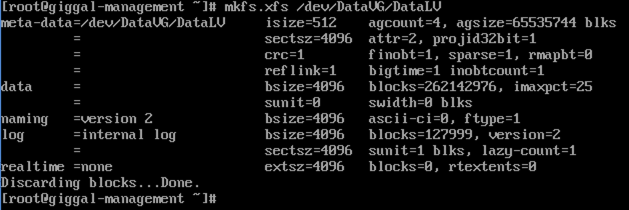

mkfs.{적용할 File System Type} {LV Mount 경로}

주니는 XFS File System으로 Type을 지정해 주었어요.

해당 LV가 Mount될 Directory를 만들어 주었어요.

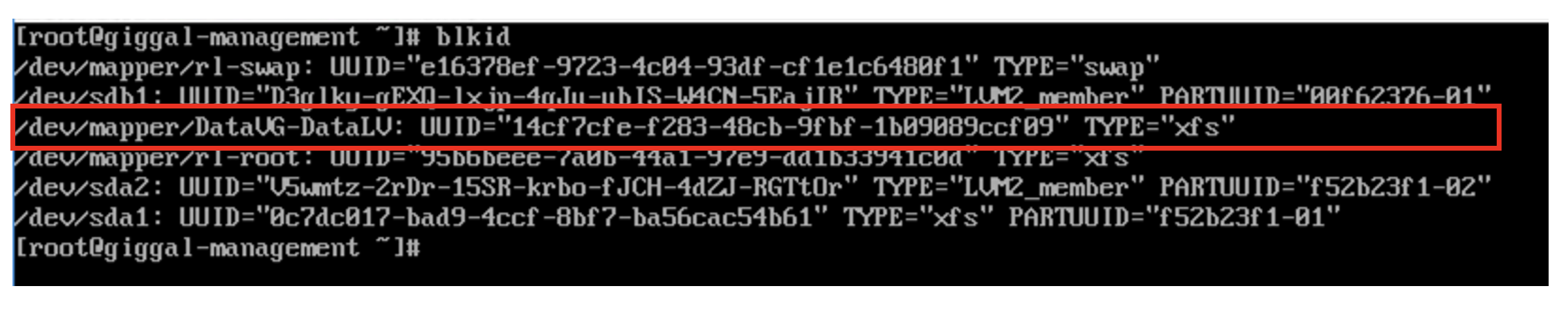

blkid



위 명령어로 Mount 하고자 할 장치의 UUID 값을 확인할 수 있어요.

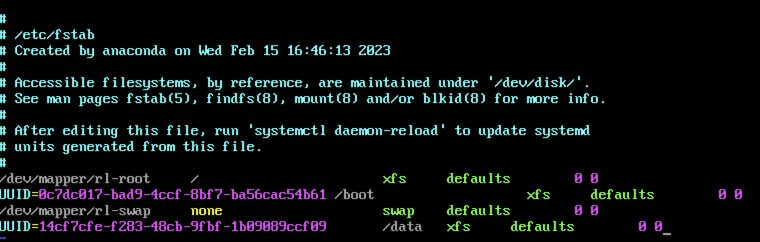

vim /etc/fstab

반응형

위와 같이 fstab에 Mount할 장치 정보를 입력해 주었어요.

주니쓰는 1TB Disk를 LV로 만들었고, /data Directory에 Mount할 것이며, 해당 장치는 XFS File System이기 때문에 위와 같이 입력해 주었어요.

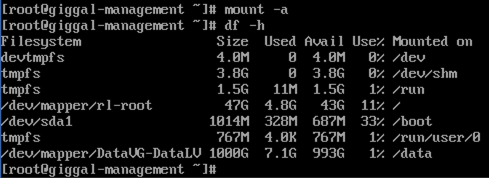

mount -a

위의 명령어를 사용하게 되면 fstab의 입력된 정보를 통해 모두 Mount 하라는 의미에요.

df -h 명령어를 통해 확인해 보면 정상적으로 1TB Dis가 /data Directory에 Mount된걸 확인할 수 있어요.
