🚀 Controller Node 구성

    🔽 개요

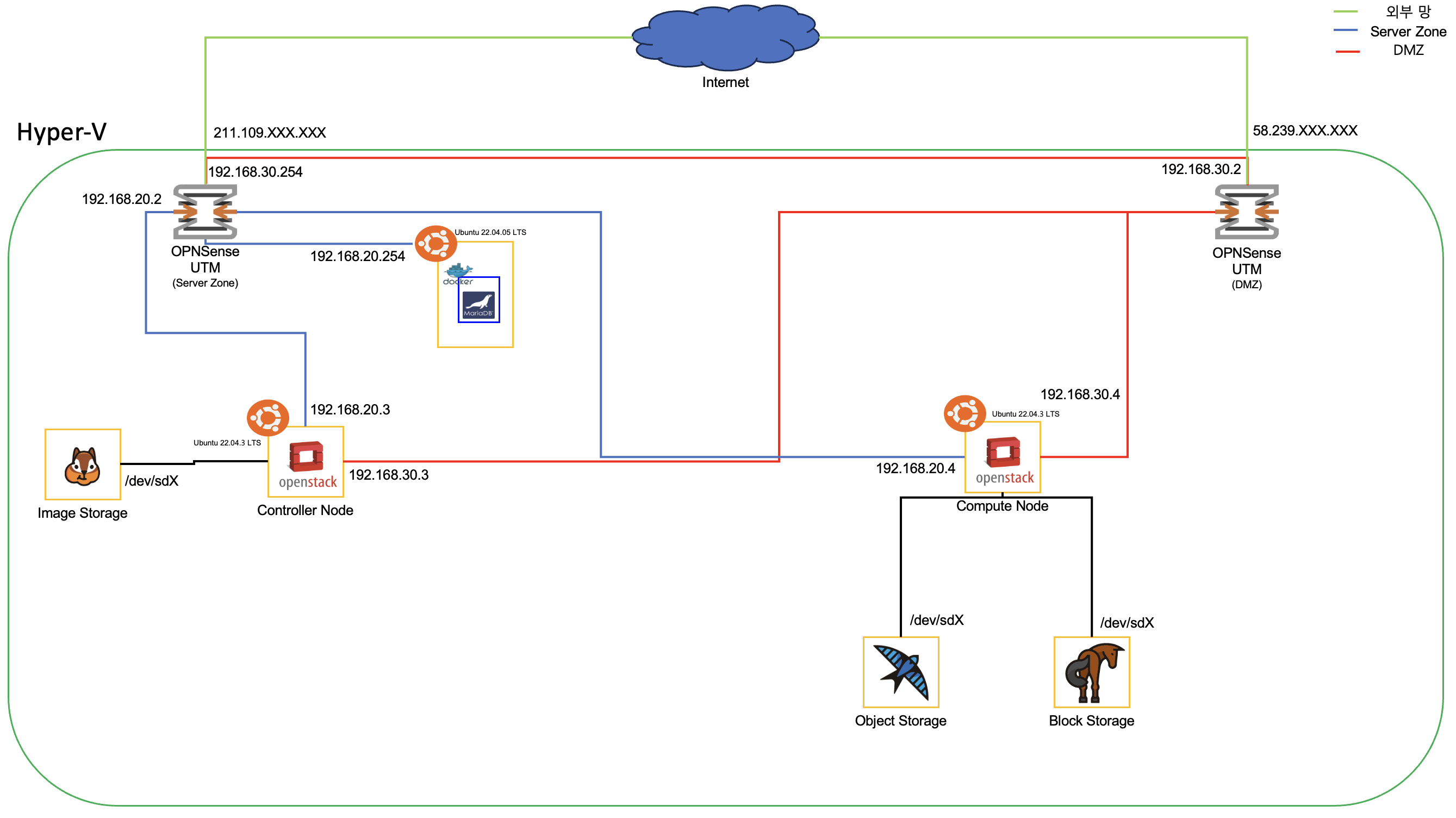

주니의 오픈스택 구성도



        📦 소개

Controller Node(컨트롤러 노드)는 컨트롤러 노드 자체와 다른 공유 Service를 관리하는 Node(노드)로 Identity Service(서비스), Image 서비스(Glance), Compute 관리(Nova), Network 관리(Nueotron), 관리용 Dashboard(Horizon)을 설치하고, 구성하게 된답니다.

Server(서버) 측 API 서비스를 관리하고, 구성 요소들의 Request(요청)을 조율하고, Open Stack(오픈스택) 배포를 위한 주요 Interface(인터페이스) 역할을 하고 있어요.

추가적으로 컨트롤러 노드에 Block Storage(Cinder), Object Storage(Swift), Orchestration(Heat), Telemetry(Ceilometer) 서비스를 실행할 수 있고, 최소 두 개의 Network Interface Card(NIC)가 필요해요.

NIC 하나는 물리 호스트 자체 관리 네트워크, 다른 하나는 오픈스택 내부 VM을 위해 사용할 VM 네트워크로 구성하는 것이 일반적이라고 해요.

이 때, NIC는 OS에서 IP를 부여하지 않은 Unnumbered 상태로 두어야 한다고 합니다.

그럼 하나하나 구성 요소를 설치해 보도록 할게요.





    🔽 초기 설치 및 구성

        📦 Hyper - V

오픈스택은 QEMU/KVM을 이용한 Hypervisor를 통해 가상 머신을 만들어 주는 방식으로 동작해요.
그렇기 때문에 Main Hypervisor에서 중첩 가상화를 등록해주어야 제대로 사용할 수 있어요.

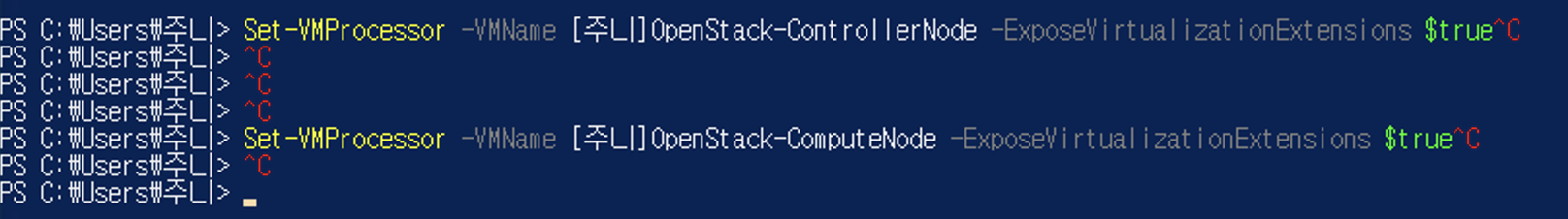

위 내용은 Hyver-V에서 중첩가상화를 할 수 있게 해 주는 명령어에요.

최초 Hyper-V를 이용하여 VM Ubuntu를 준비해 보도록 할게요.

최초 위와 같이 가상 컴퓨터를 만들어 주기 위해 선택해 주었어요.

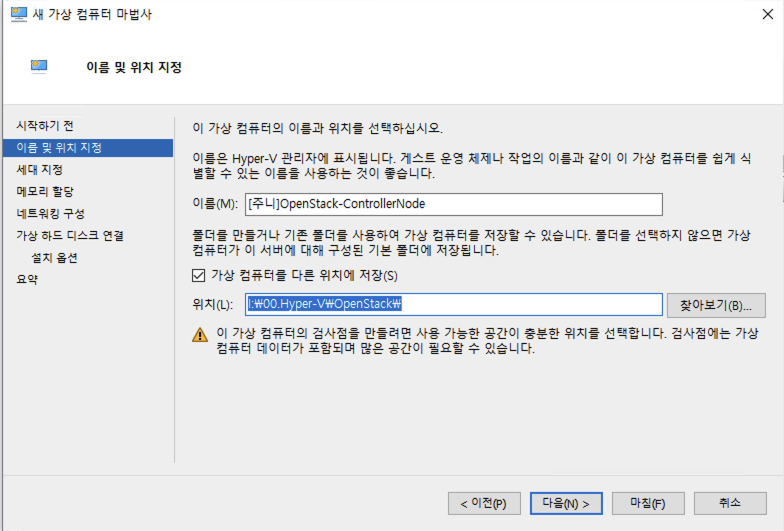

그런 뒤 위와 같이 VM 이름을 정의하고, 해당 VM이 저장될 위치를 지정해 주었어요.

주니는 1세대를 선택하고, 다음으로 넘어가 줄게요.

컨트롤러 노드에서 사용할 가상 메모리는 4GB로 정해 주었고, 동적 메모리를 사용할 수 있도록 하여 알아서 메모리가
조절되도록 해 주었어요.

728x90

하이퍼 V의 가상 스위치 중 서버존에 해당하는 가상화_Private이라는 가상 스위치에 연결되도록 해 주었어요.
단, 위에서도 이야기 했지만, 두 개의 NIC를 연결해야 하기 때문에 나중에 하나 더 추가해 줄거에요.

주니는 컨트롤러 노드 OS상에서 사용될 가상 HDD를 100GB 주었어요.

참고로 오픈스택 컨트롤러 노드의 최소 권장 사양은 아래와 같아요.

∙ 1 Procesor
∙ 4GB Memory
∙ 5GB Storage

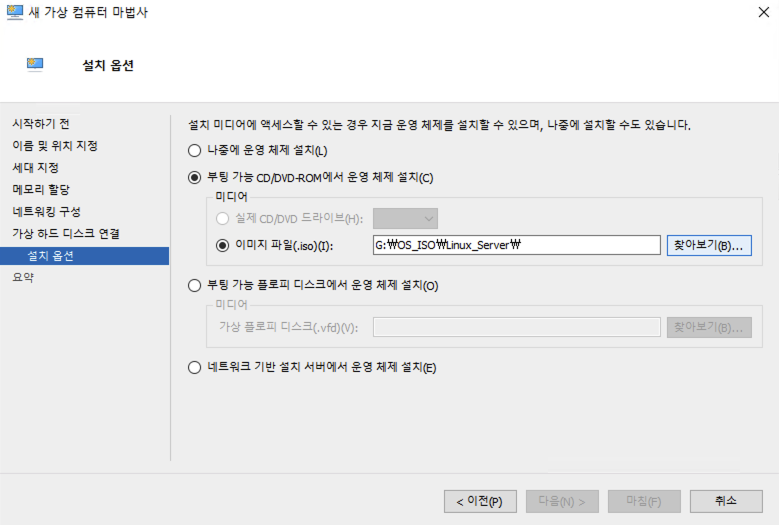

그런 뒤 Ubuntu ISO를 찾기 위해 위와 같이 해 주고, 찾아보기를 눌러 줍니다.

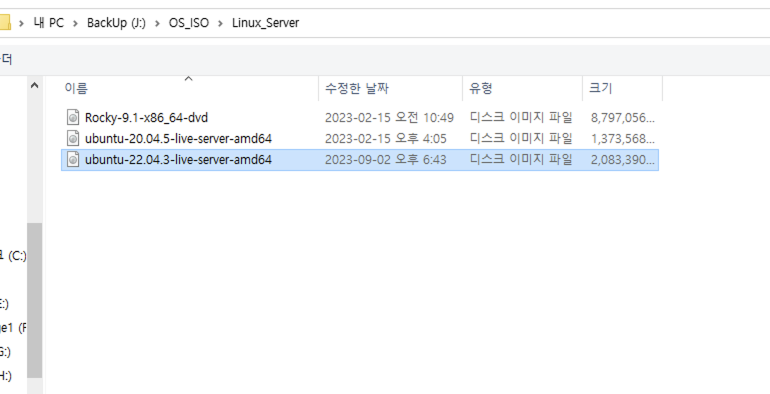

우분투 22.04.3 Server 설치를 위한 ISO Image를 선택해 줄게요.

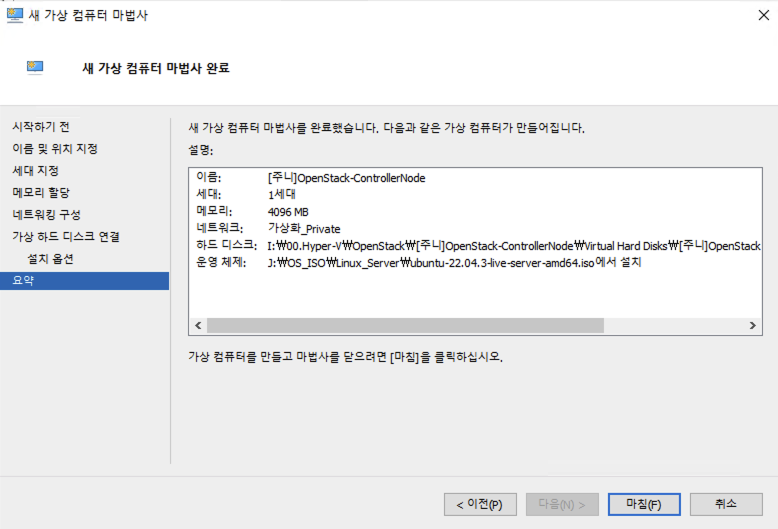

설정 내용을 확인하고, 마침을 눌러 줍니다.

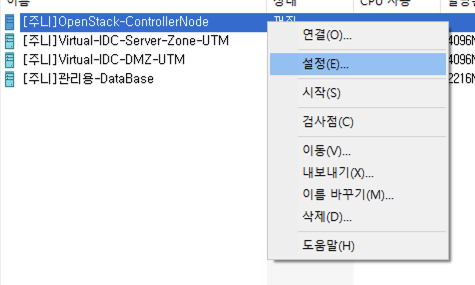

몇 가지 더 설정을 위해 설정 서비스를 열어줄게요.

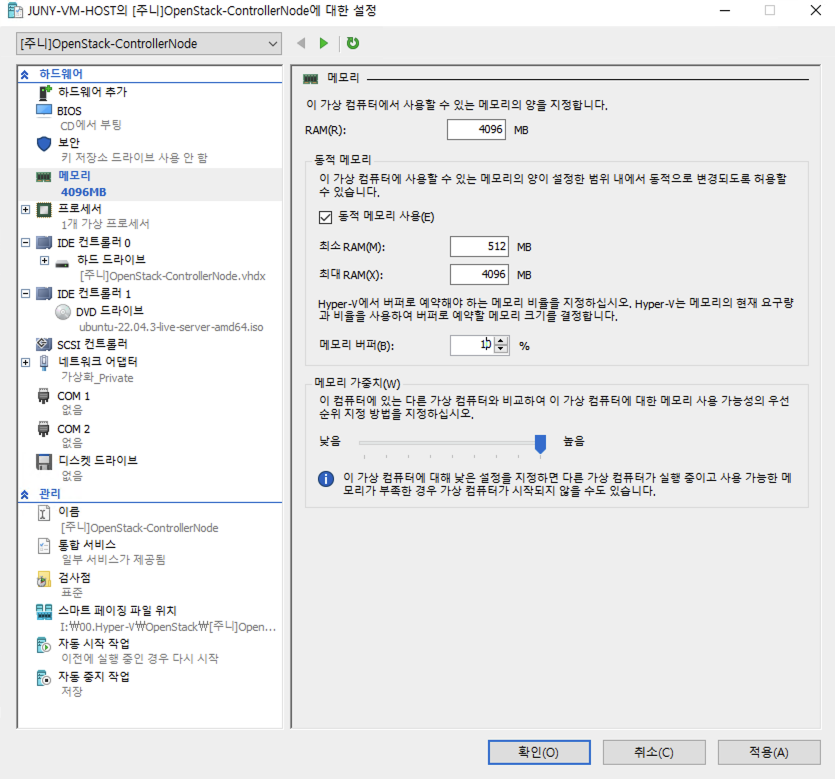

주니는 위와 같이 가상 메모리 설정을 진행하였어요.

이렇게 해 주면 512MB ~ 4096MB까지 필요에 의해 알아서 메모리 크기가 변화할 수 있어요.

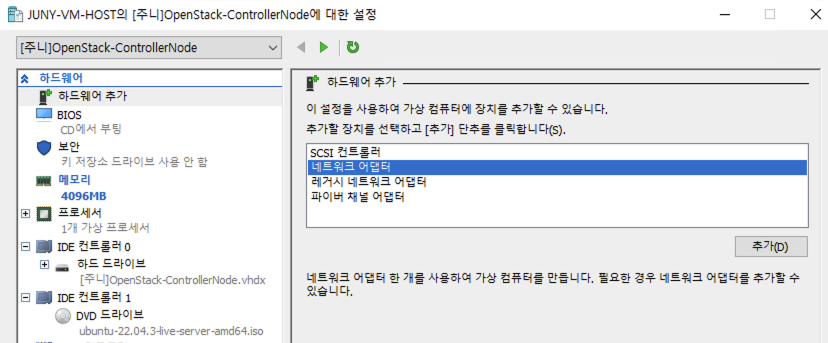

NIC가 하나 더 필요하기 때문에 위와 같이 네트워크 어댑터를 추가해 줄게요.

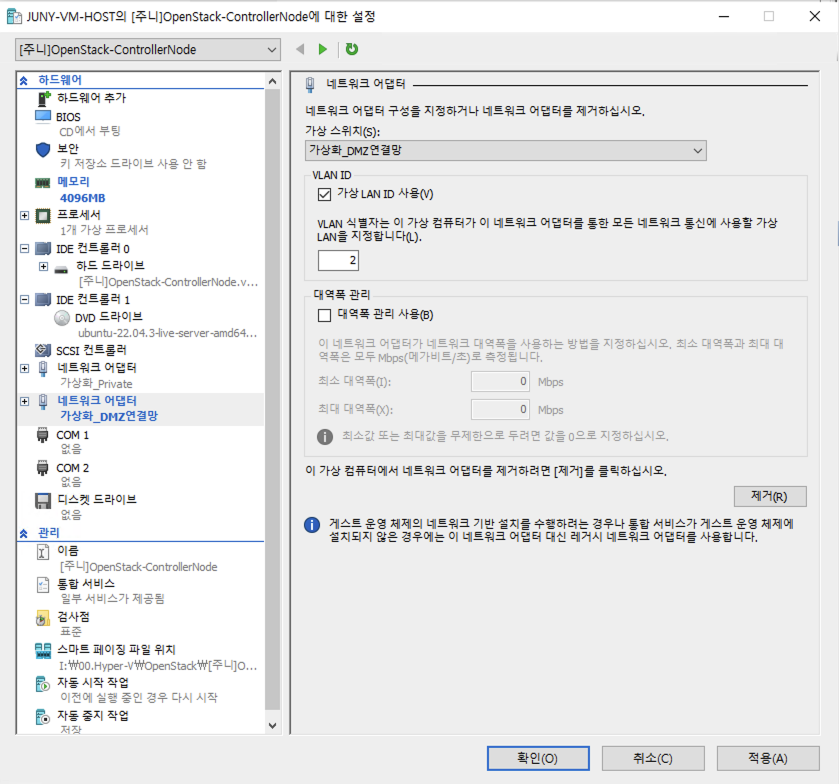

위와 같이 DMZ망으로 사용할 가상 스위치와 연결될 수 있도록 NIC를 추가해 주었어요.

그런 뒤 적용을 눌러줄게요.

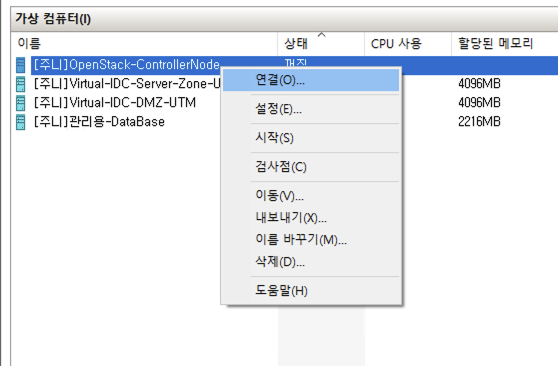

Console(콘솔)을 열기 위해 VM 이름을 우클릭 하고, 연결을 눌러줄게요.

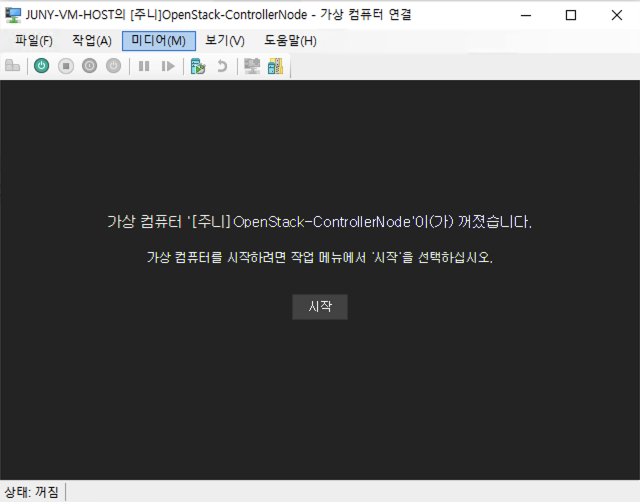

위와 같이 나오면 시작을 눌러줍니다.



        📦 Ubuntu 22.04.3 LTS 설치

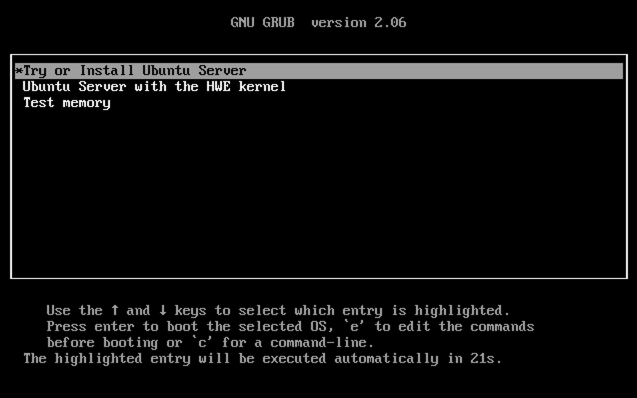

위와 같이 Try or Install Ubuntu Server를 선택하고, Enter를 눌러 줄게요.

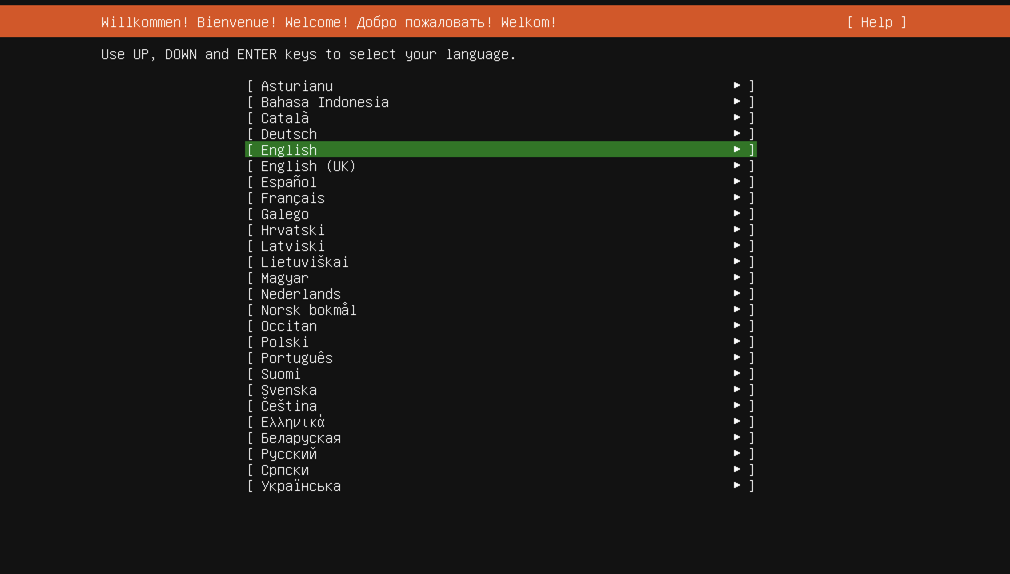

English를 선택하고, Enter를 눌러줍니다.

여기선 Done 선택하고, Enter를 눌러주면 돼요.

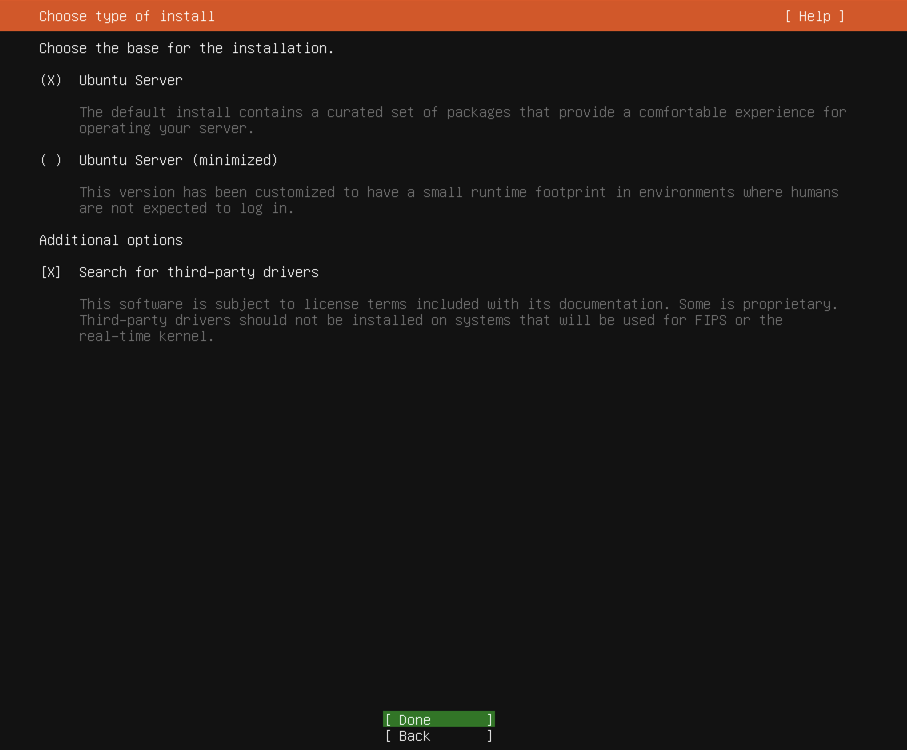

필요한 Default Package들과 third-party driver가 설치되게 활성화 한 뒤 Done을 선택하여 Enter를 눌러줄게요.

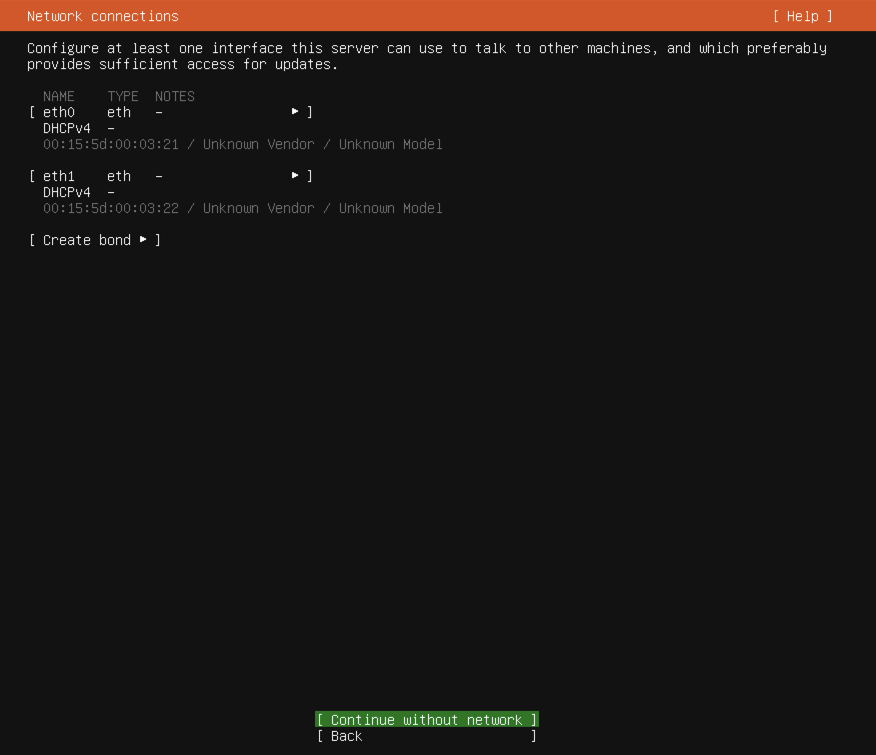

네트워크 설정은 OS가 다 설치되고, 명령어로 구성할 것이라 바로 다음으로 넘어갑니다.

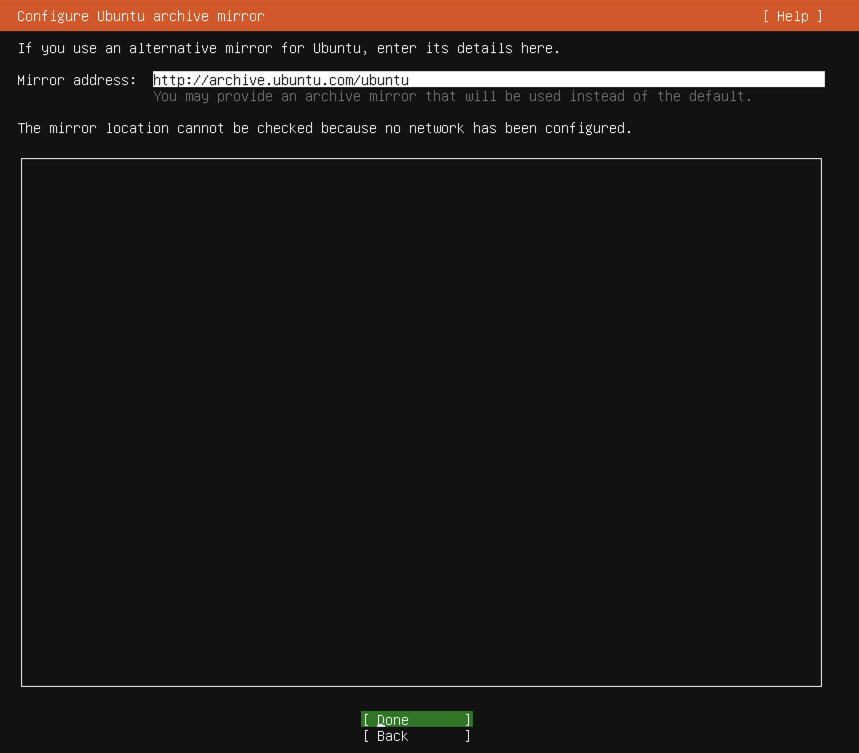

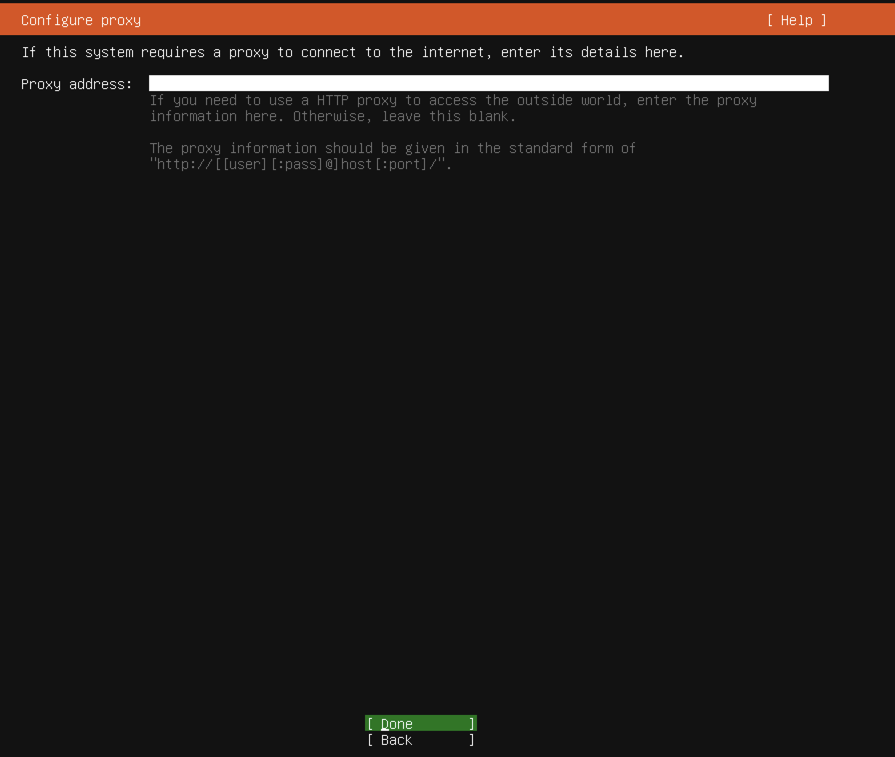

여기서도 바로 다음으로 넘어갈게요.

다음으로 넘어가 줍니다.

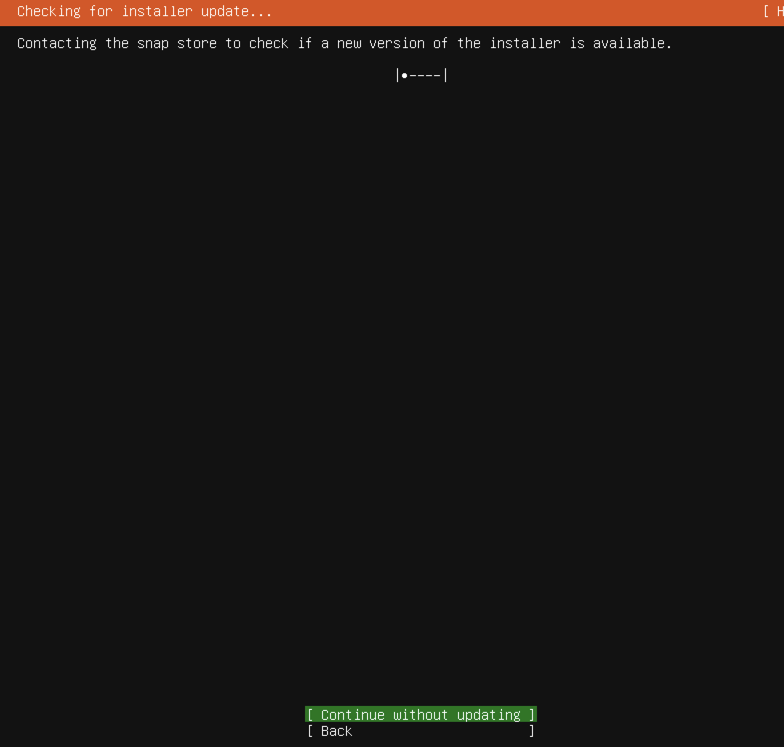

Continue without updating을 선택하고, Enter를 눌러주세요.

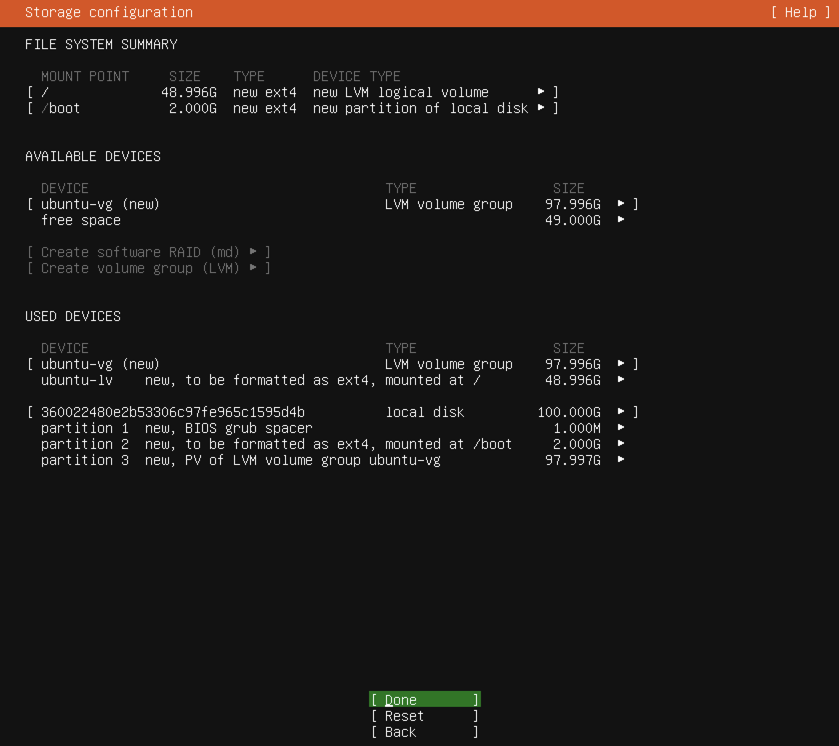

파티션은 위와 같이 Default로 하되, 반드시 LVM으로 구성되도록 해 주어야 해요.

다음으로 넘어가 줍니다.

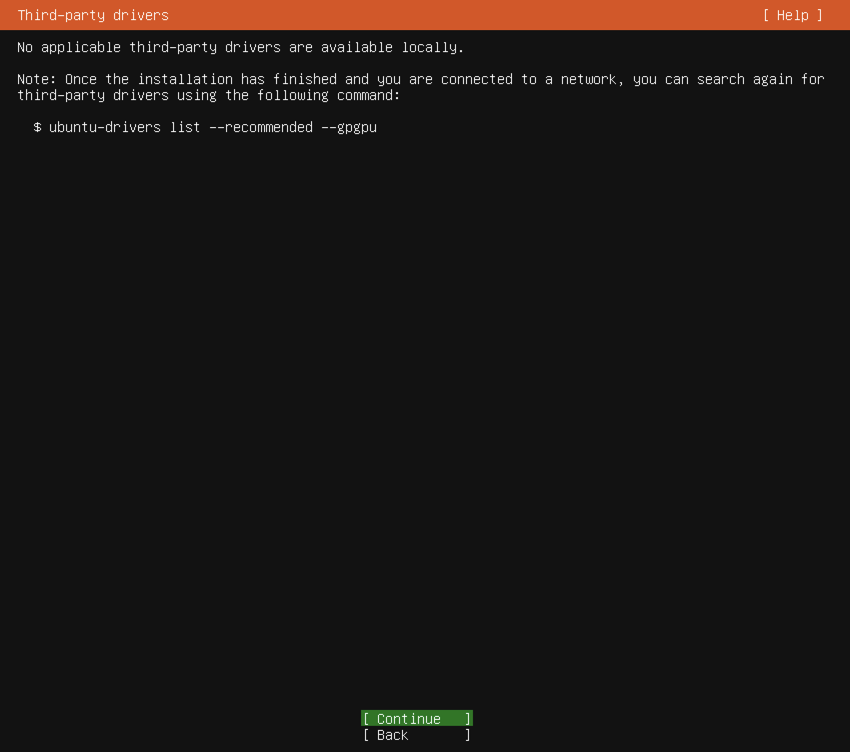

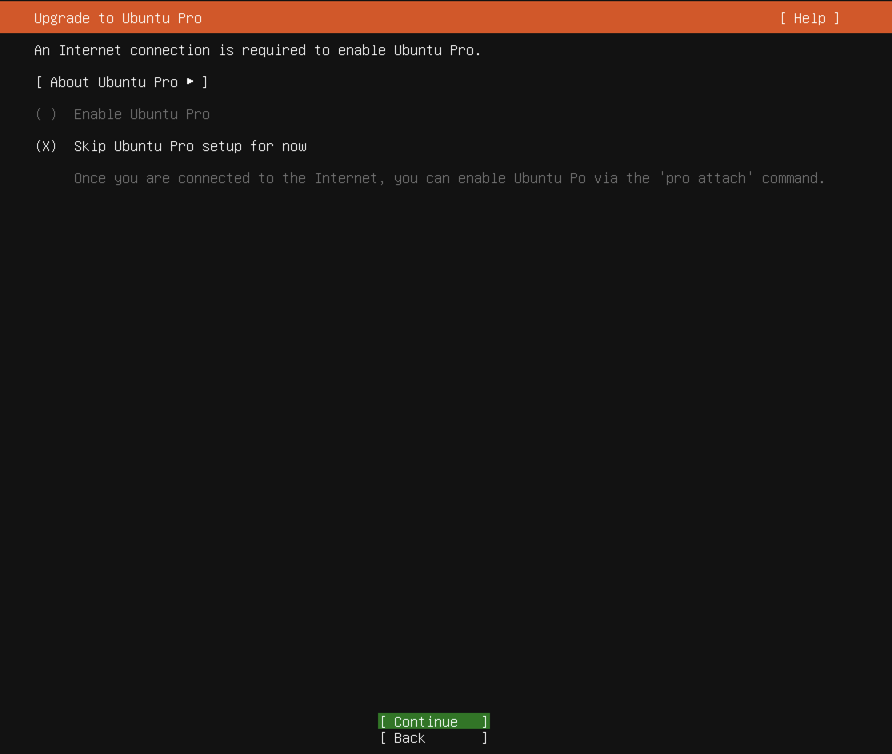

Continue를 선택하고, Enter를 눌러줍니다.

기본 계정을 하나 만들어 줄게요.

Continue를 선택하고, Enter를 눌러줍니다.

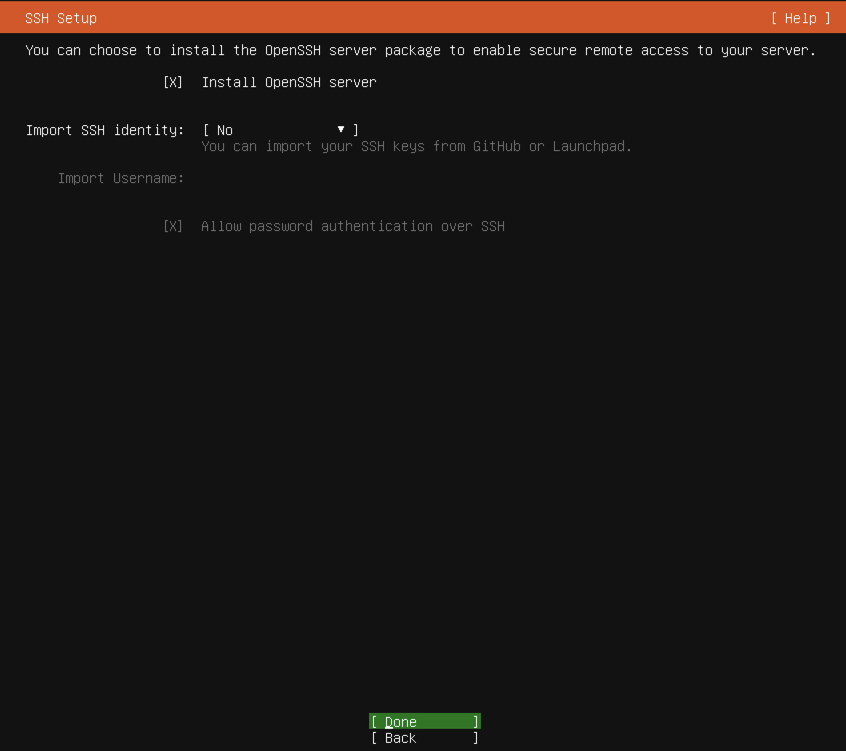

SSH로 접속하여 관리하고 싶다면 위와 같이 Install OpenSSH server를 활성화하고, Done을 선택하고,
Enter를 눌러줍니다.

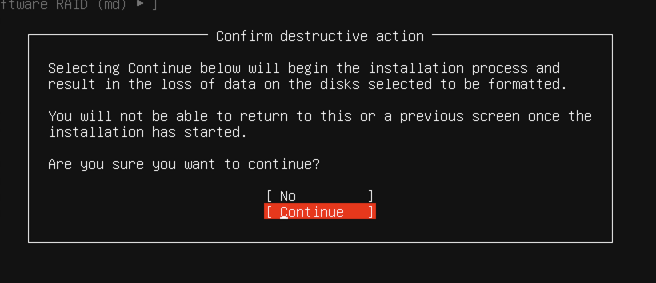

역시 Continue를 선택하고, Enter를 눌러줄게요.

그럼 이제 열심히 설치가 진행될 거에요.

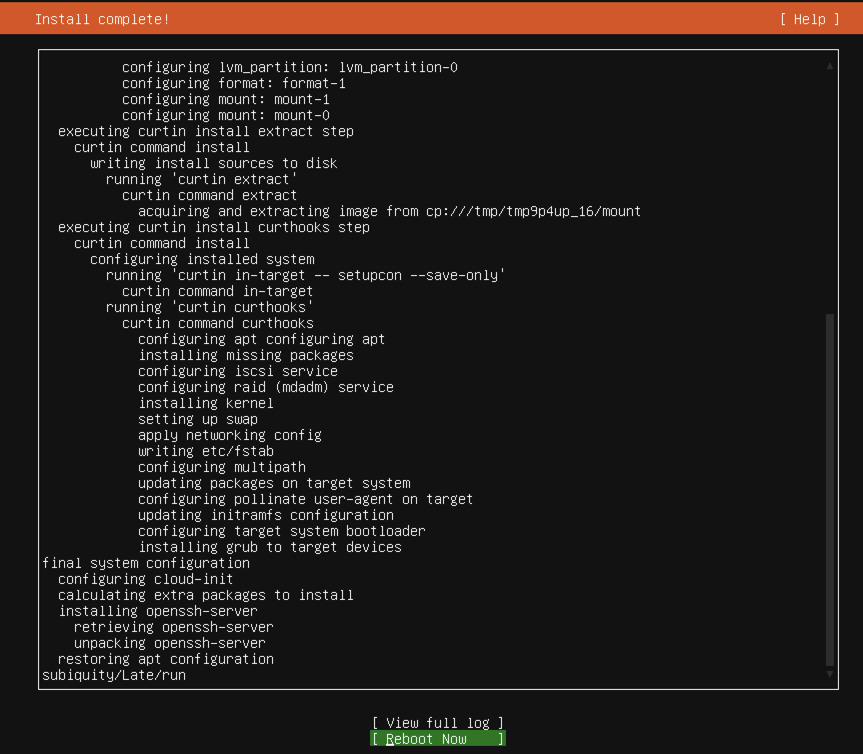

Reboot Now를 선택하고, Enter를 눌러 설치를 마무리 해 줍니다.

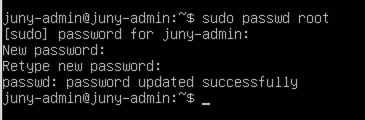

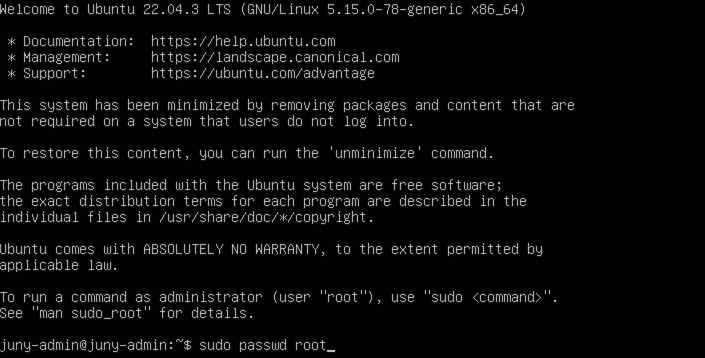

sudo passwd root

최초 root 계정 활성화를 위해 위와 같이 명령어를 입력하여 root 암호를 설정해 주어야 해요.

위와 같이 root 계정을 활성화했고, 이제 root로 접속이 가능해요.

su -

이제 네트워크 설정을 진행해 볼게요.



vim /etc/netplan/00-installer-config.yaml 변경 전

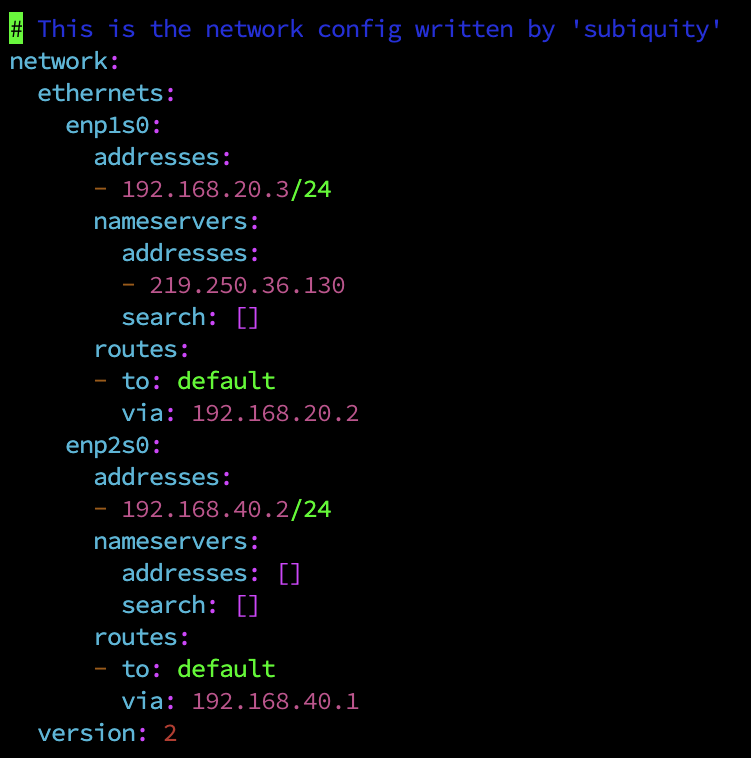

vim /etc/netplan/00-installer-config.yaml 변경 뒤

반응형

주니는 위와 같이 내부 버망 연결을 위한 NIC enp1s0와 오픈 스택 통신을 위한 enp2s0를 위와 같이 설정해 주었어요.

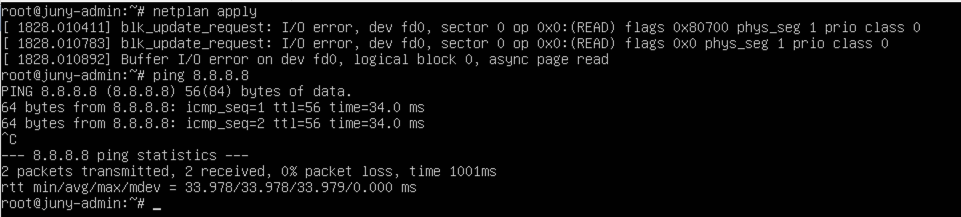

netplan apply

위와 같이 설정을 저장하고, ping test를 진행해보니 구글 DNS로 정상적으로 Ping이 가는걸 확인할 수 있어요.

이제부터 Terminal Tool을 이용하여 SSH를 통해 작업을 진행하도록 할게요.

주니는 참고로 Terminius라는 Tool을 사용하고 있어요.

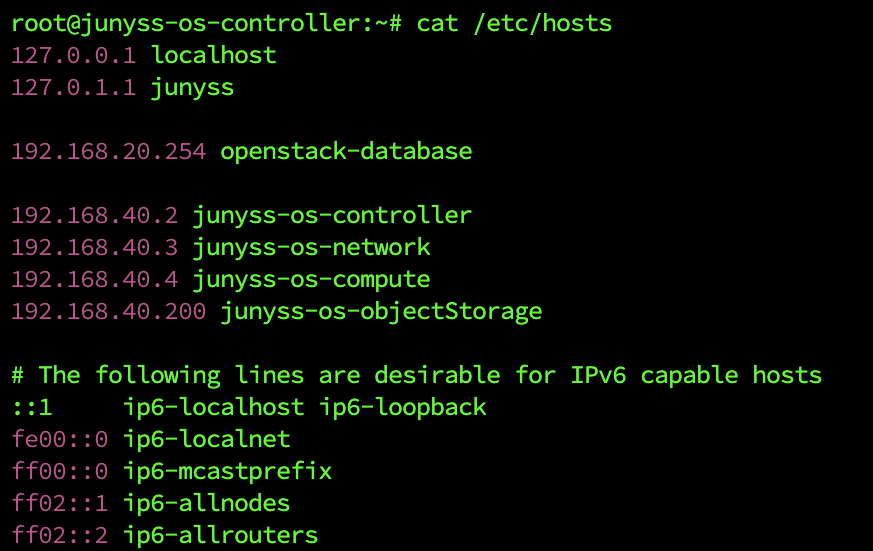

vim /etc/hosts

아래 작업을 하기 전에 위와 같이 controller IP를 이름으로 찾을 수 있도록 설정해 주었어요.
