🚀 [Ubuntu 22.04.3 LTS Server] 기존 LVM에 새로운 Disk 추가

    🔽 개요

        📦 소개

주니는 현재 오픈스택 Compute Node(컴퓨트 노드) 구성 및 해당 노드에 Block Storage(블록 스토리지), Object Storage(오브젝트 스토리지)를 함께 사용하려고 구성중에 있었어요.

그런데, 블록 스토리지는 용량을 보다 많이 주고 싶었고, 4TB 짜리 HDD와 약 300GB짜리 SSD를 LVM으로 묶어 하나의 LV로 사용하고 싶었어요.

이에 대한 내용을 정리해 보려고 해요.

LVM에 대해 알고 싶으신 분들은 이 곳을 참고해 주시면 좋을 거 같아요.

[Linux] LVM 구성







    🔽 Ubuntu 22.04.3 LTS

        📦 파악하기

최초 추가하기 전 LVM 모습이에요.

df -h

이 중 BlockStorageLV에 Disk를 추가하여 사용해 보려고 해요.

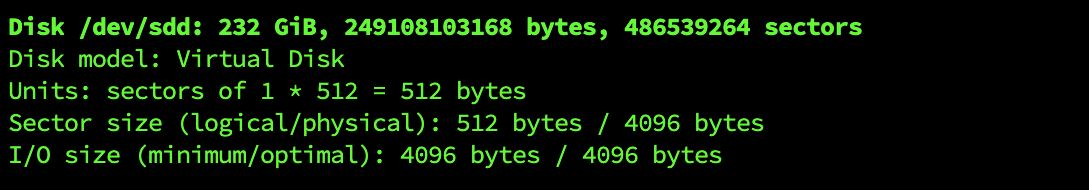

fdisk -l

위 디스크가 바로 SSD 약 300GB짜리이고, 232GB가 인식되었으니 232GB 모두 LV에 추가해 보려고 합니다.

해당 디스크 용량은 GPT로 설정할 정도의 용량이 아니기 때문에 그에 맞추어 진행해 볼게요.





        📦 Disk 추가하기

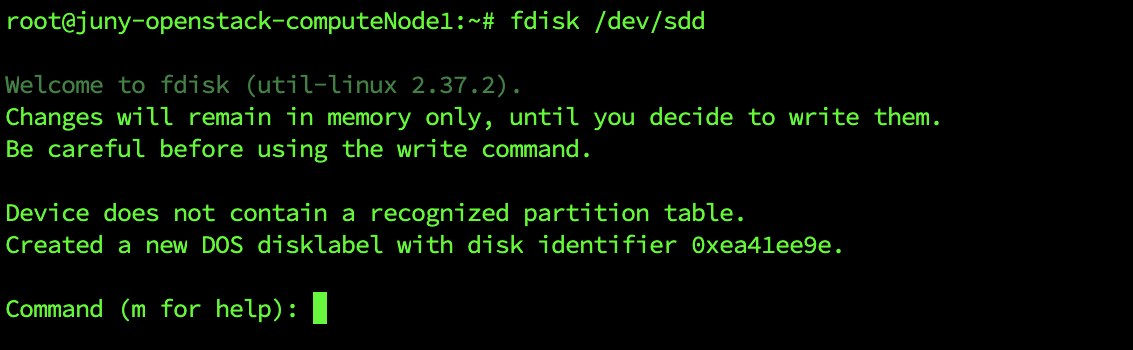

fdisk {Divice 이름}



최초 위와 같이 fdisk 명령어를 통해 파티셔닝할 해당 Device(디바이스) 이름을 입력해 줍니다.

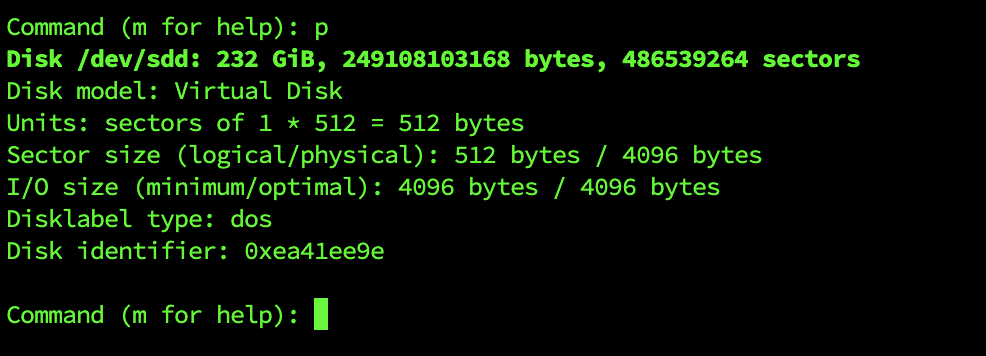

p 입력

p를 입력하여 해당 장치의 파티션 정보를 확인할 수 있어요.
기존에 생성된 파티션이 있는지 확인하고 해 주는 것이 좋아요.

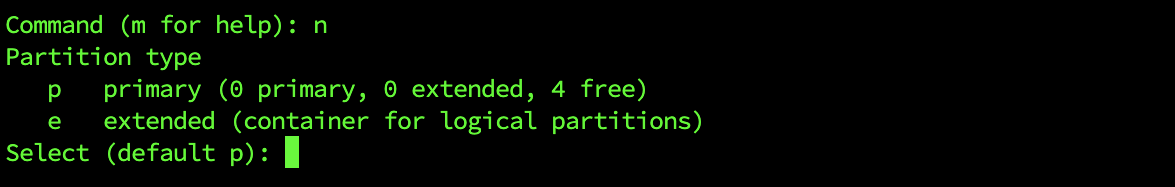

n 입력

n을 입력하여 파티션을 만들어 줄 수 있어요.

위에서 두가지 선택지가 나오는데, p를 입력하게 되면 주 파티션으로 생성이 가능하고,
e를 선택하면 확장 파티션을 만들 수 있어요.

주니는 주 파티션을 만들어 줄거에요.

p 입력 -> Enter -> Enter -> Enter

728x90

그런 뒤 파티션을 나눌 것이 아니기 때문에 엔터를 눌러 default로 모두 잡아 주었어요.



💡 참고 사항

•Cylinder의 시작점을 1, 끝점을 5000으로 지정할 경우 약 5GB를 파티션 합니다.

•Cylinder의 시작점을 1, 끝점을 10240으로 지정할 경우 10GB를 파티션 합니다.

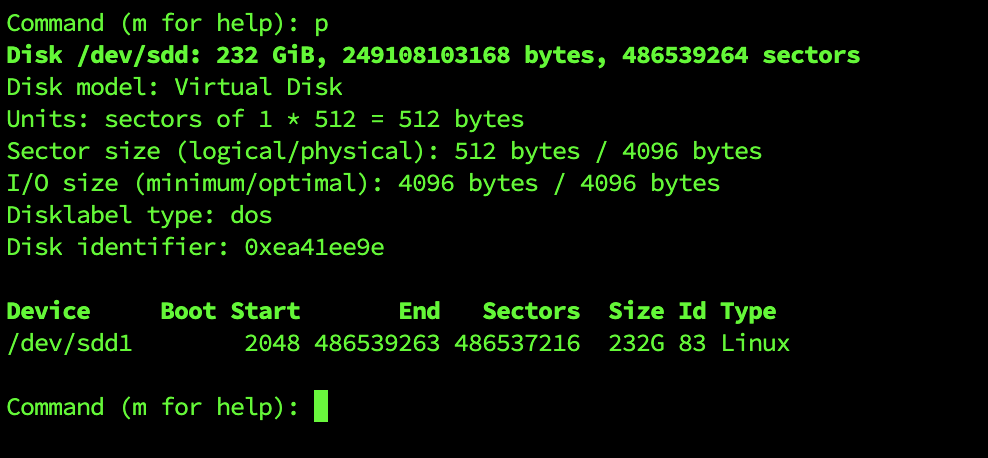

p 입력

다시 한번 p를 입력하여 파티션이 제대로 만들어졌는지 확인해 보았어요.

파티션이 제대로 생성되었다면 파티션 System(시스템) 종류를 정해주어야 해요.

t 입력

이렇게 t를 입력해 주면 해당 파티션의 파티션 시스템 종류를 고를 수 있게 된답니다.

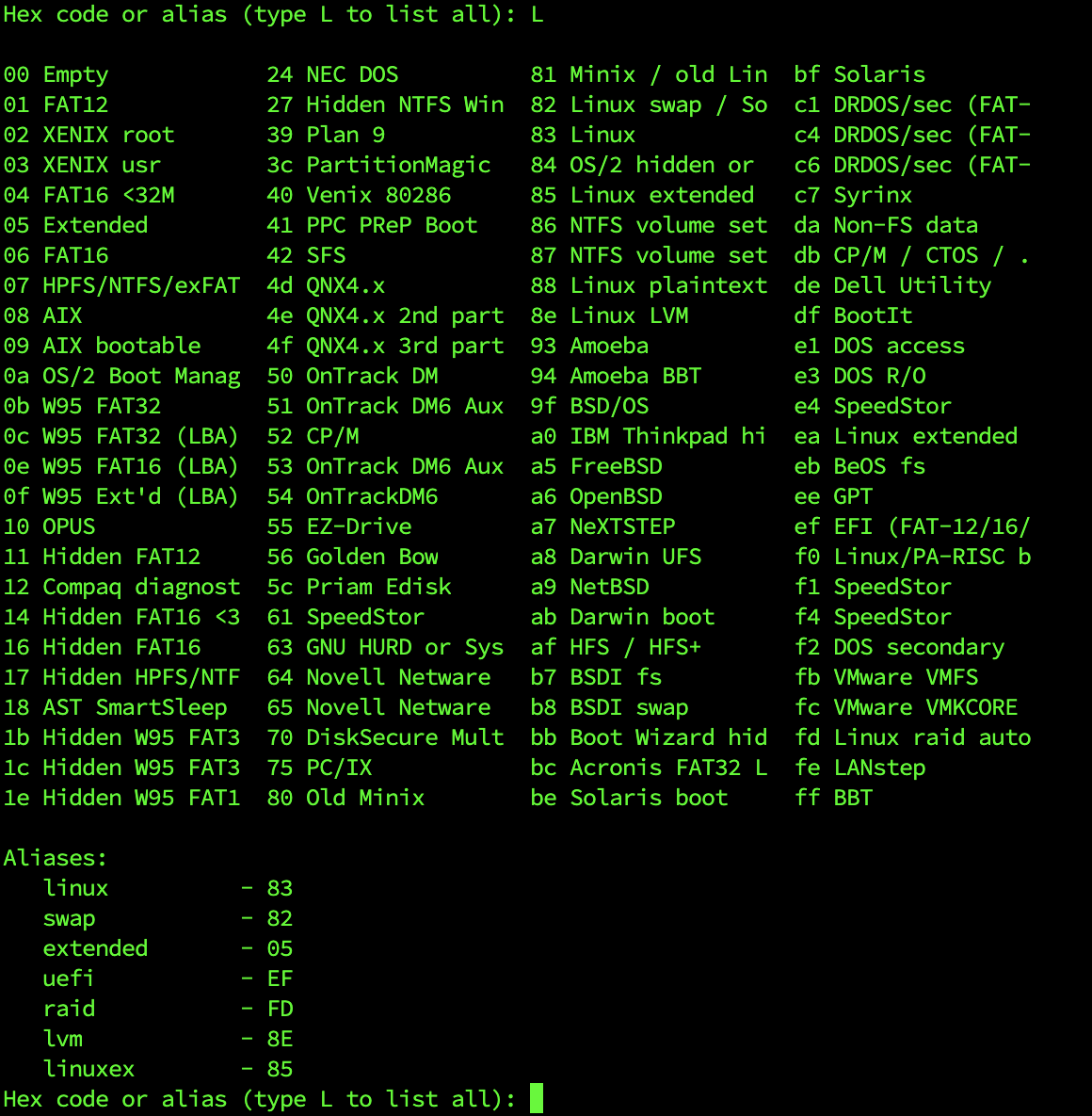

대문자 L 입력

위와 같이 대문자 L을 입력하면 종류 목록을 확인할 수 있어요.

여기서 주니는 Linux LVM인 8e Hex Code를 입력해 줄거에요.

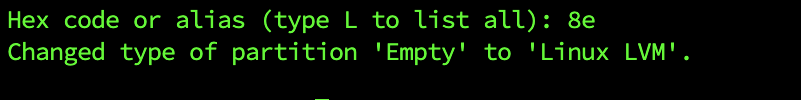

8e 입력

위와 같이 비어있던 파티션 종류가 Linux LVM으로 바뀌었다는 걸 보여주고 있어요.

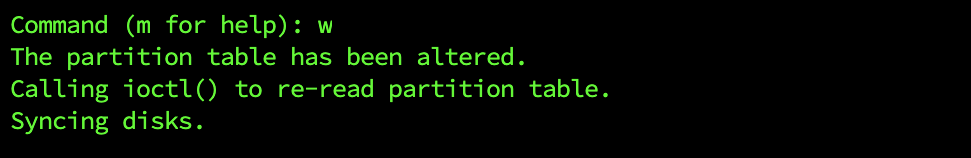

w 입력

w(Write)를 입력해 주면 저장하고, fdisk에서 빠져나오게 되요.

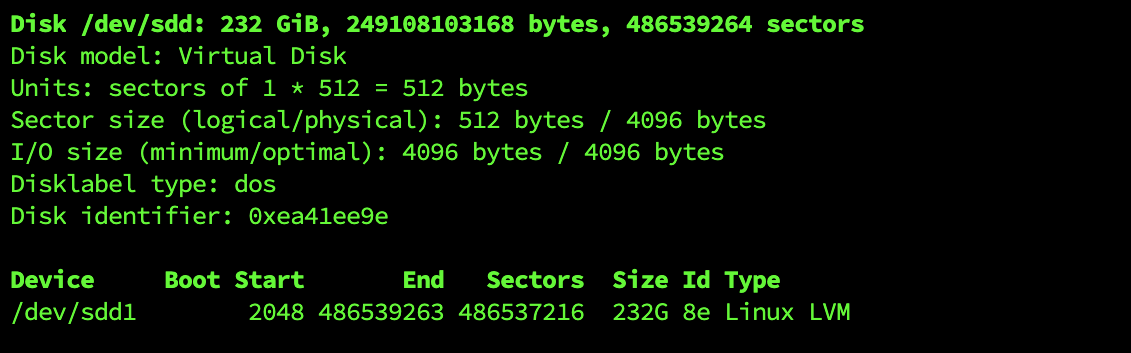

fdisk -l

다시 해당 디스크를 확인해 보니 LVM으로 잡힌걸 확인할 수 있어요.





    🔽 LVM 추가 작업

        📦 LVM 추가

이제 기존에 있던 LV에 추가하는 작업을 해볼거에요.

그 전에 새로 만든 파티션을 Physical Volume으로 만들어 주어야 해요.

pvcreate {Device 이름}

여기서 주의할 점은 LVM으로 만들어진 장치명을 입력하여 PV로 잡아줘야 하는 것이에요.

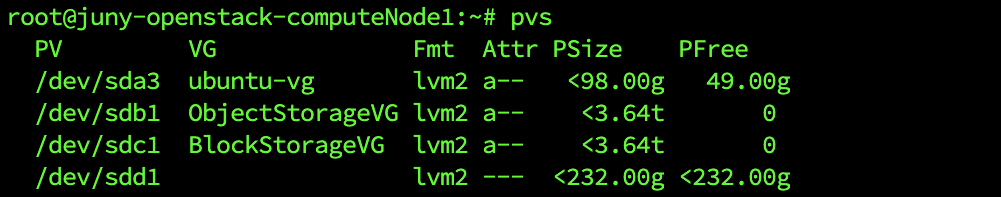

pvs

pvdisplay

위와 같이 PV가 잡힌걸 확인할 수 있어요.


이제 새롭게 만든 PV를 추가할 VG(Volume Group) 정보를 확인해 볼게요.

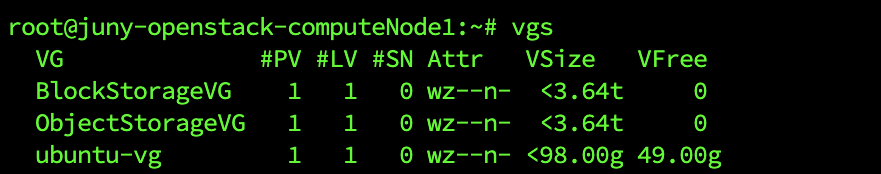

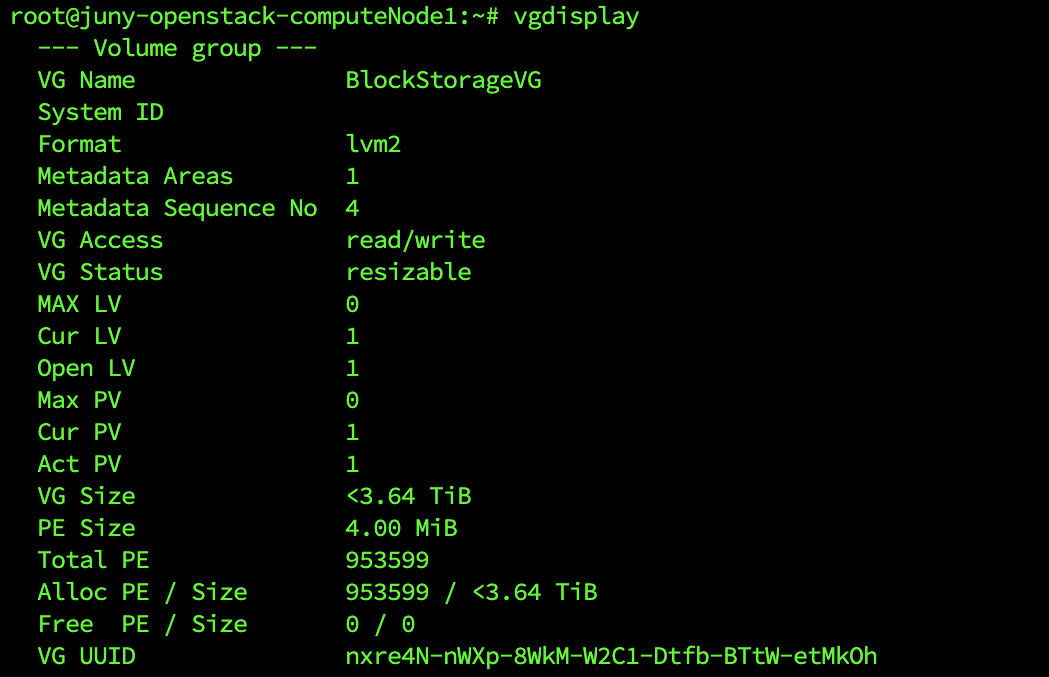

vgs



vgdisplay

주니가 추가하고 싶은 VG 이름은 BlockStorageVG에요.

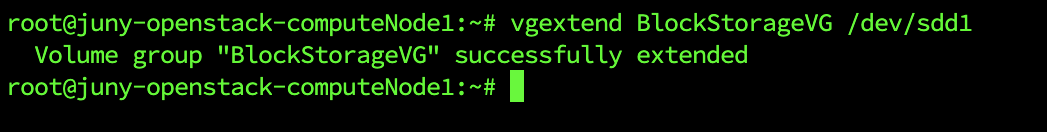

vgextend {확장할 VG 이름} {추가할 장치명}

반응형

위와 같이 vgextend 명령어로 PV를 VG에 추가해 주었어요.

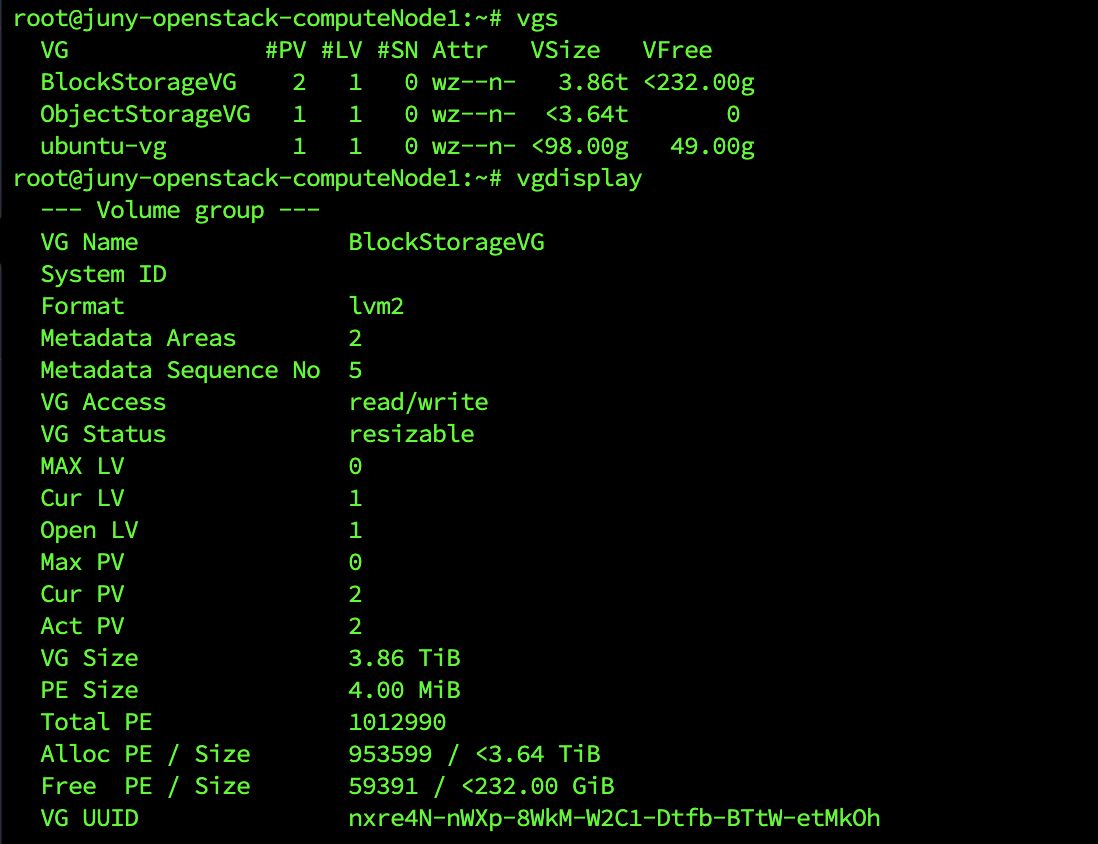

vgs; vgdisplay

위와 같이 vgs 명령 결과의 PV 개수와 vgdisplay 명령어 결과의 Free PE Size가 올라간 것을 확인할 수 있어요.

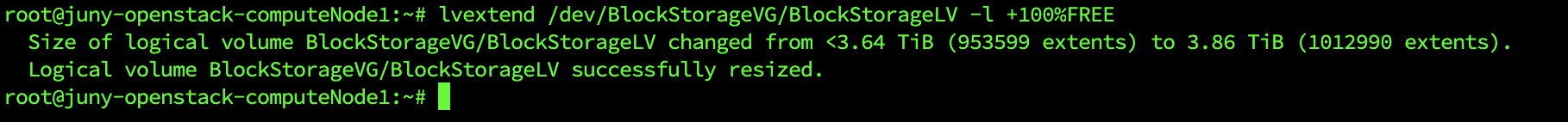

lvextned {확장할 LV 장치 이름} -l +100%FREE

위 명령어로 LV(Logical Volume)에 원하는 용량을 추가해 줄 수 있어요.

주니는 100% 모두 추가하라고 해 준건데, PE Size로 증가 시키고 싶다면 +[Free PE Size]를 뒤에 쓰면 된답니다.

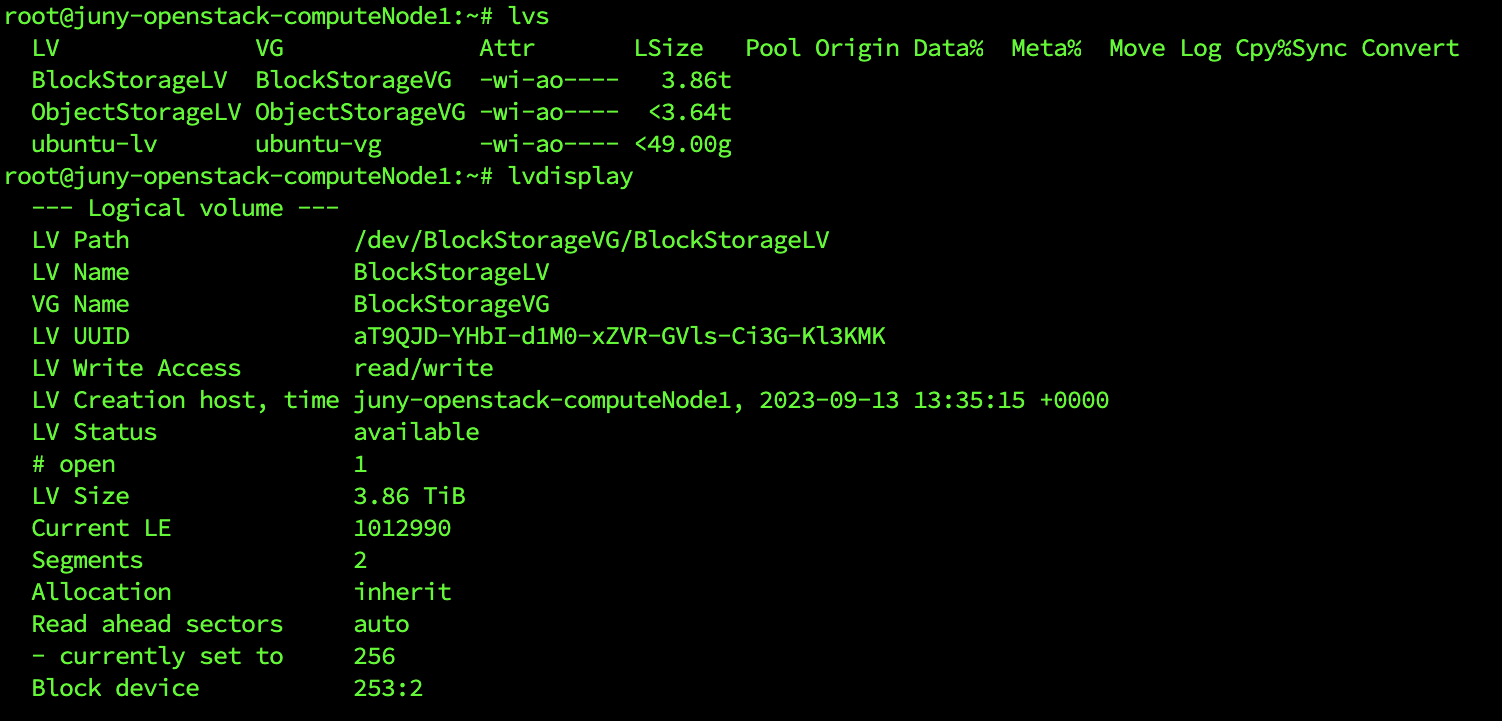

lvs; lvdisplay

그럼 위와 같이 약 0.2TB 정도 LV Size가 커진걸 확인할 수 있어요.

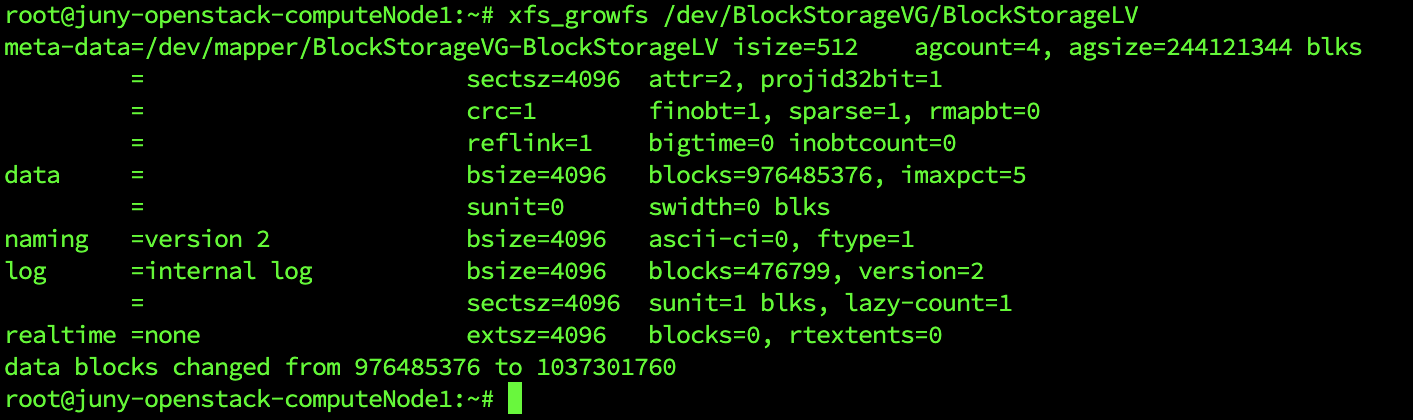

xfs_growfs {LV 이름}

주니는 기존 BlockStorageLV File System(파일 시스템)을 xfs로 잡아주었어요.

만약 xfs가 아닌 다른 파일 시스템을 사용했다면 xfs_growfs가 아닌 resize2fs {LV 이름} 명령어를 해 주면 아래와 같이 LVM에 디스크가 정상적으로 추가되어 사용할 수 있게 된답니다.

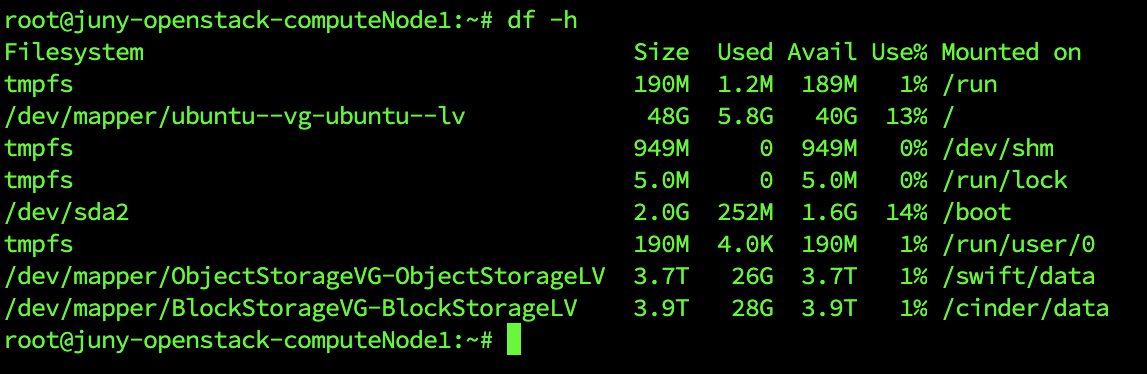

df -h

위와 같이 BlockStorageLV에 0.2TB가 추가 된걸 확인할 수 있어요.
