🚀 Compute Node 구성

    🔽 개요

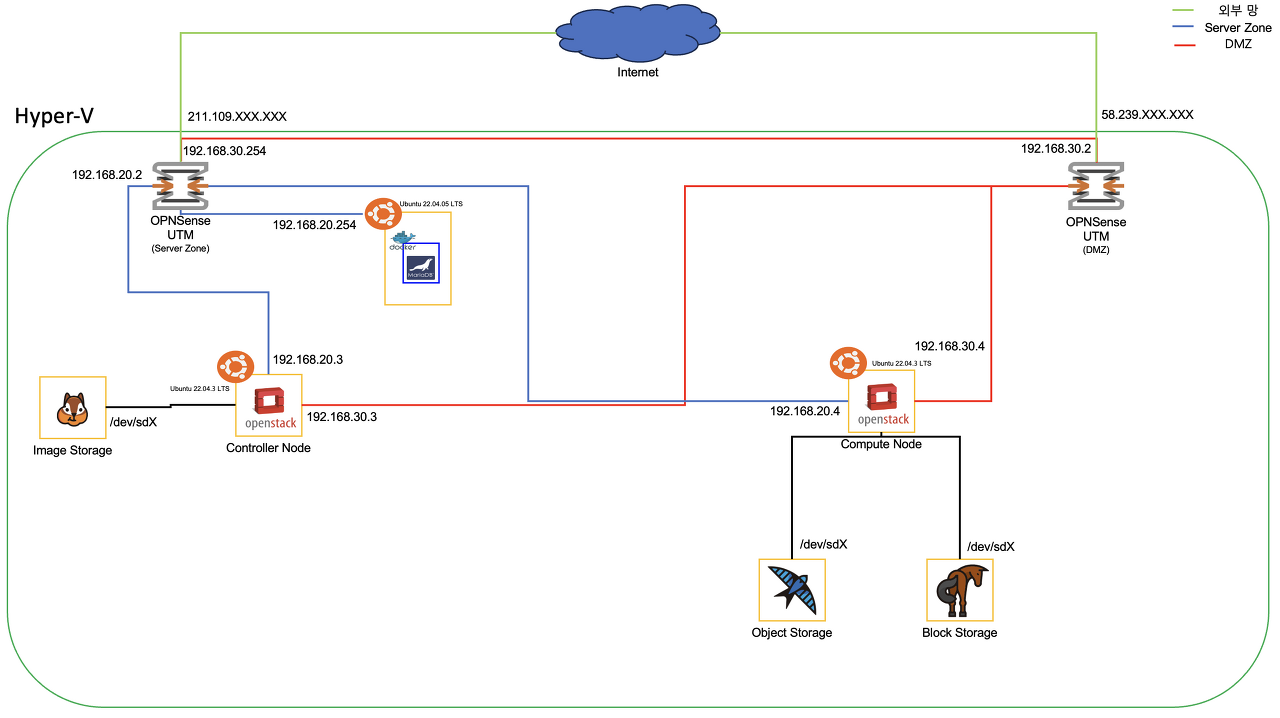

주니의 오픈스택 구성도





        📦 소개

오픈스택 컴퓨트 서비스는 가상머신이 필요한 자원들을 할당하고, 관리하는 역할을 하고 있어요.

자원이라는 것은 호스트 시스템으로부터 제공 받은 가상 메모리, vCPU, 스토리지, 네트워크 등을 의미하고, Nova라고 불리는 컴퓨트 서비스가 이러한 가상화된 자원을 관리하고, 가상머신에 할당하는 역할을 하고 있어요.

조금 더 구체적으로 이야기하면 물리 자원을 가지고 있는 노드의 하이퍼바이저가 실제 자원을 가상화 하고 있어요.
즉, 이러한 하이퍼바이저와 Nova 컴퓨트 서비스가 상호작용하며, 가성머신 혹은 자원 등을 관리하고 있어요.





        📦 고려사항

컴퓨트 서비스를 구축하기 위해서는 아래 몇가지를 고려해 봐야 해요.

고려 사항	상세 내용
CPU	컴퓨트 서비스가 동작할 호스트 시스템의 CPU가 자체 하드웨어 가상화 지원 필요.
하이퍼바이저	리눅스는 다양한 하이퍼바이저를 제공하는데, Nova가 사용할 하이퍼바이저를 적절하게 선택할 필요가 있음. 오픈스택에서 기본적으로 사용하는 하이퍼바이저는 KVM/QEMU
저장공간	컴퓨트 서비스를 통해 인스턴스가 생성되면서 호스트 서버의 많은 디스크 공간을 차지. 최초 하드웨어 구축 단계부터 사용할 컴퓨트 노드의 공간을 적절하게 할당할 필요가 있음. (블록 스토리지를 구축하여 가상머신 디스크를 별도의 노드로 분리하여 저장하는 방법 존재) 별도의 볼륨 스토리지를 사용하지 않는다면 흔히 Ephemeral Disk (이페머럴 디스크)라고 불리는 임시 디스크가 가상머신에 연결되며, 그 디스크 이미지는 컴퓨트 노드에 생성.
오버커밋	가상머신(인스턴스)에 할당하는 CPU 및 메모리의 경우, 물리 CPU 코어나 메모리가 1:1로 할당되는 것이 아니라, 기존 물리 성능 대비 성능을 축소하여 할당. (해당 인스턴스 성능을 좌우하기 때문에 매우 중요) ∙ CPU: 16:1 ∙ Memory: 1.5:1 위 의미는 인스턴스 생성 시 CPU 코어를 1개 할당한다면 해당 인스턴스는 기존 물리 코어 대비 1/16 하락된 CPU 성능을 보이게 됨. 이는 메모리도 동일. 해당 내용은 Nova를 통해 조절 가능. 인스턴스가 특정 서버 역할을 해야하는 경우 이 부분이 고려되어야 함.
네트워킹	인스턴스의 네트워킹 기능의 경우, Nova와 Neutron 네트워크 서비스가 연계하여 서비스 제공.







        📦 Nova 컴포넌트 구조

Nova Component(컴포넌트)에서 동작하는 서비스 구조는 아래와 같아요.
이는 가장 기본적인 구성 방식을 나타내고 있어요.

출처:https://itguava.tistory.com/76

반응형



Nova에 추가적인 내용은 이 곳을 참고해 주세요.

[Hyper-V] [Open Stack] [Controller Node] ⑧ Compute Service - Nova 설치 및 구성









    🔽 초기 설치 및 구성

        📦 Hyper - V

위의 고려사항을 고려하고, 주니가 가지고 있는 서버의 내부 상태를 고려하여 컴퓨트 노드를 준비해 보려고 해요.

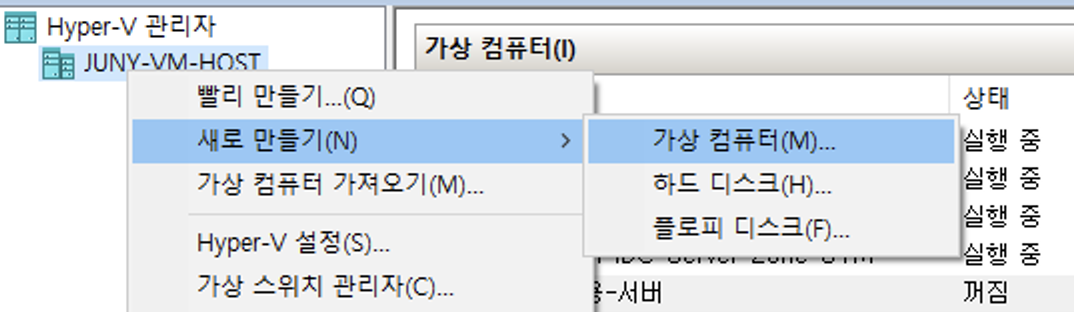

[Hyper-V]가상 컴퓨터 만들기

최초 위와 같이 Hyper-V를 이용해서 가상 컴퓨터를 만들어 볼게요.

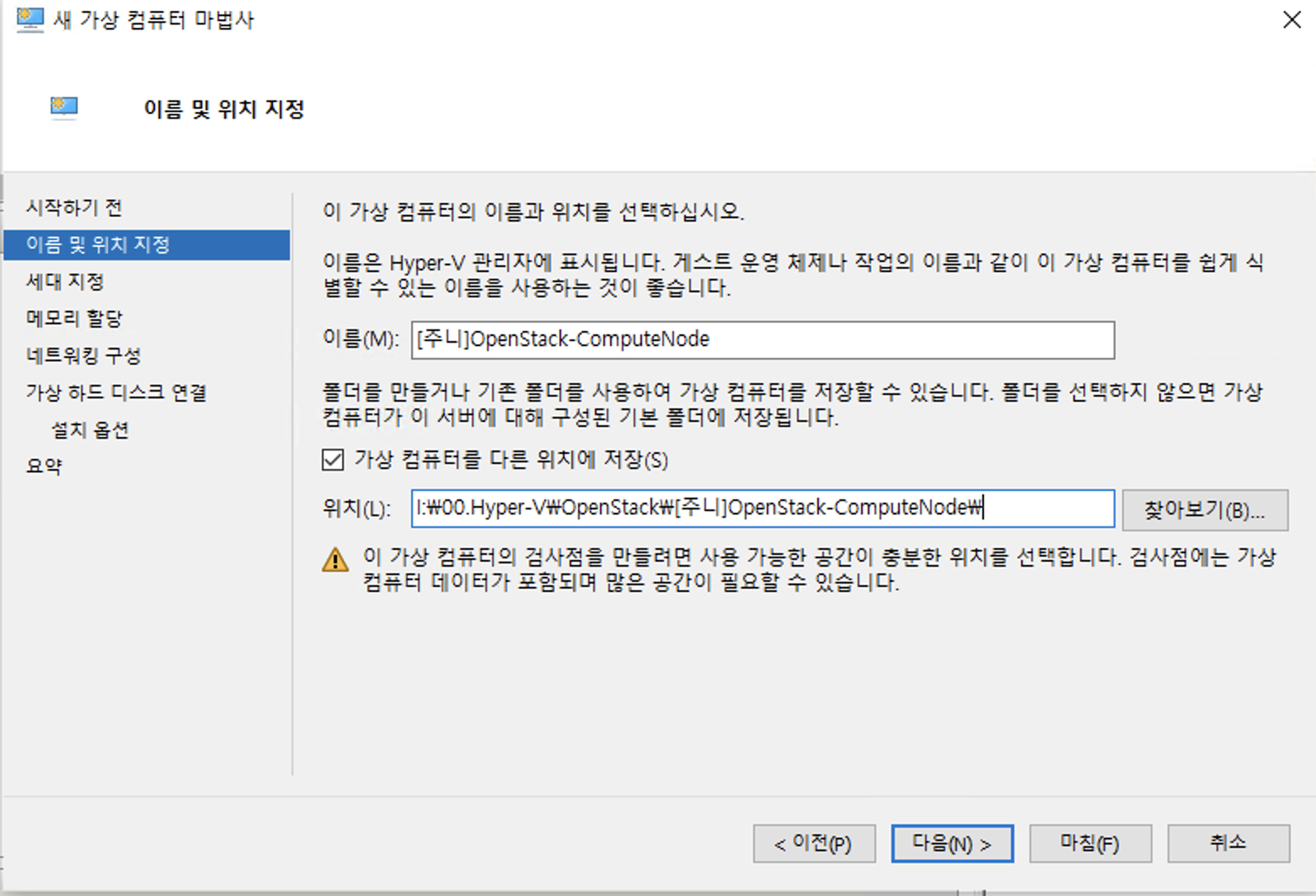

[Hyper-V]가상 컴퓨터 위치 지정

가상 컴퓨터의 이름을 지정해 주었고, 저장되어야 할 곳을 지정해 주었어요.

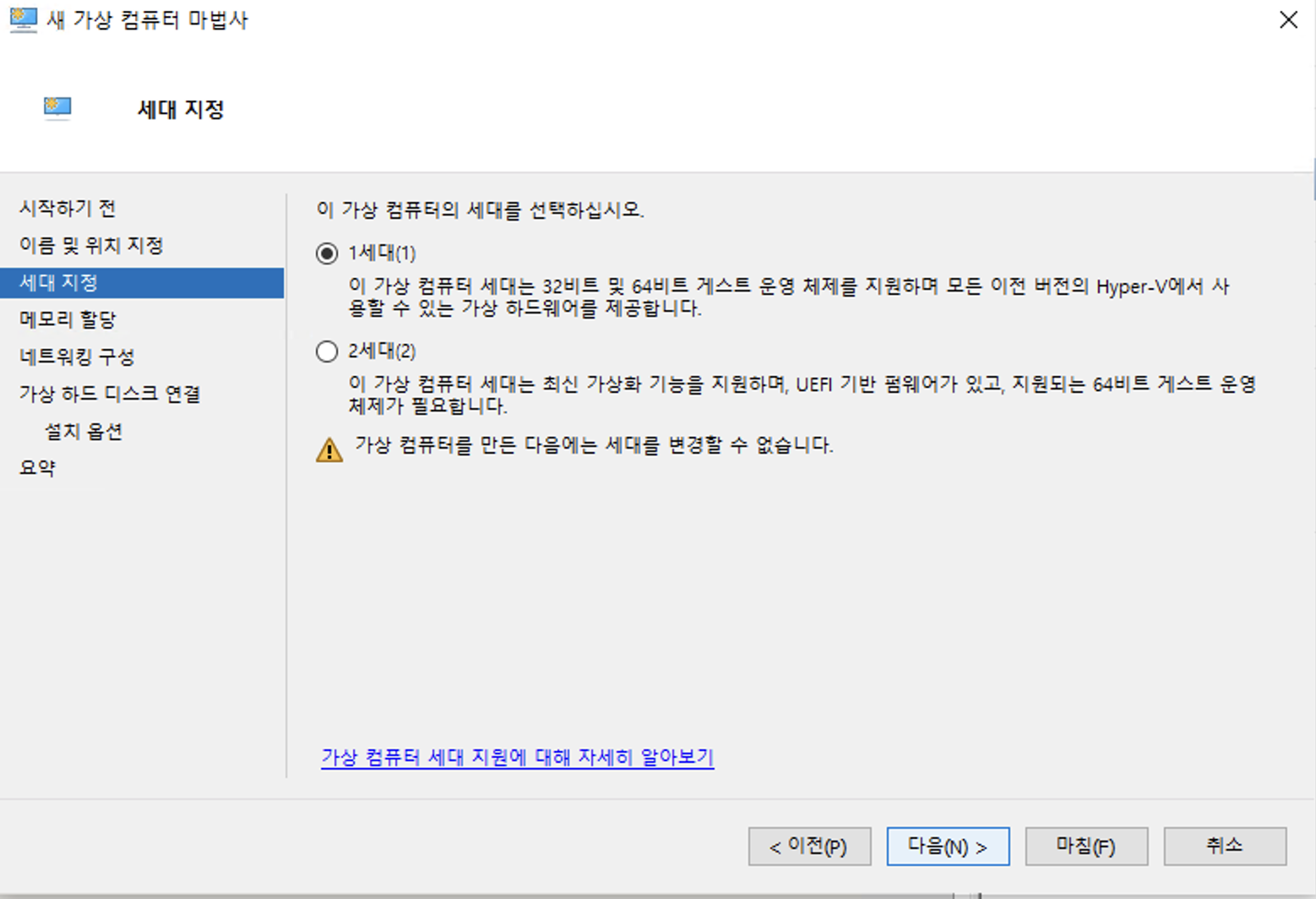

[Hyper-V]가상 컴퓨터 세대 지정

이 부분에서는 1세대를 선택해서 넘어갈 거에요.

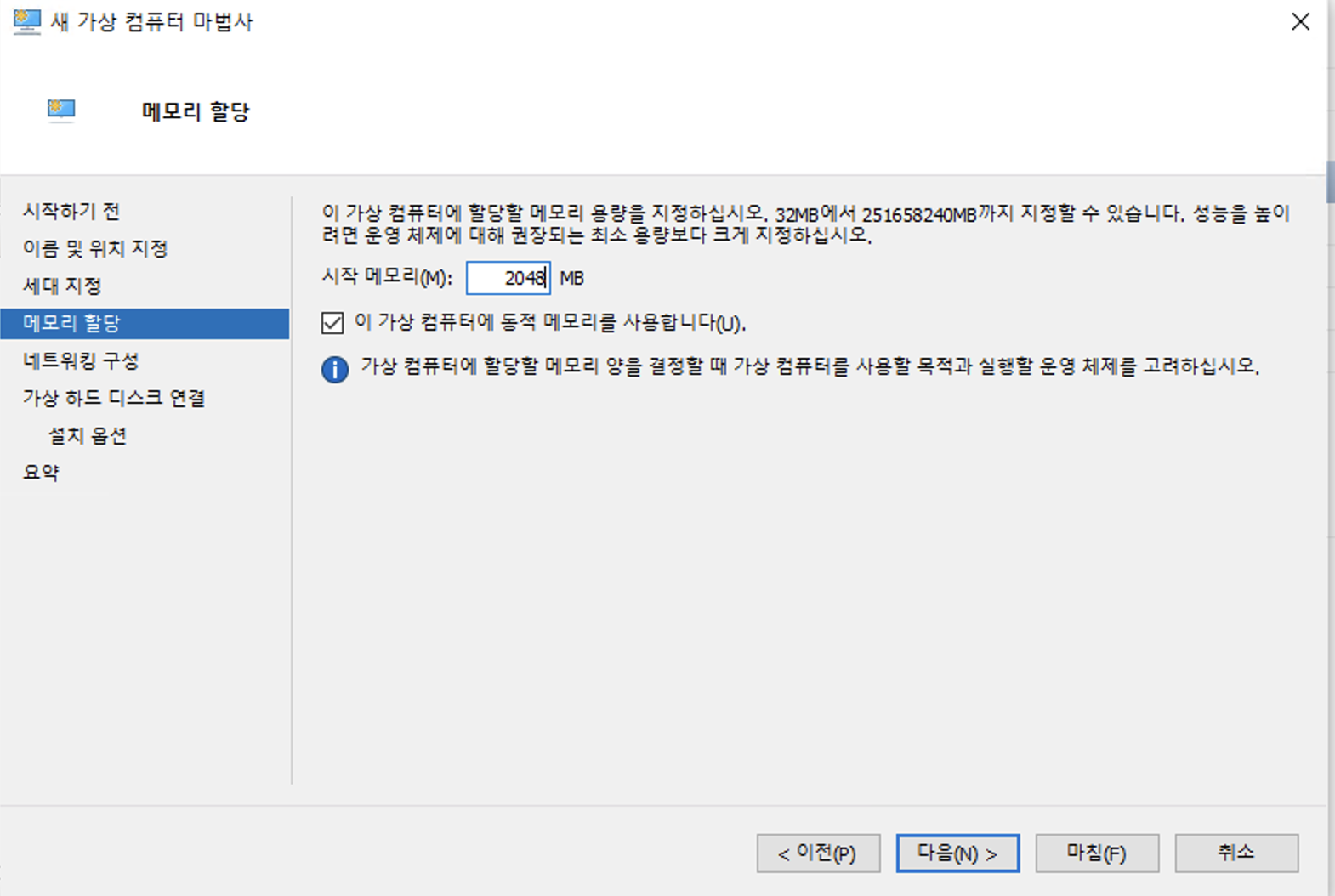

[Hyper-V]가상 컴퓨터 메모리 지정

해당 컴퓨트 노드가 사용할 메모리 용량을 지정해 주는 부분이에요.

주니는 Hyper-V의 동적 메모리 기능을 이용할 것이고, 컴퓨트 노드의 최소사양 메모리 크기가 2GB이기 때문에 시작 메모리를 2GB로 지정해 줄거에요.

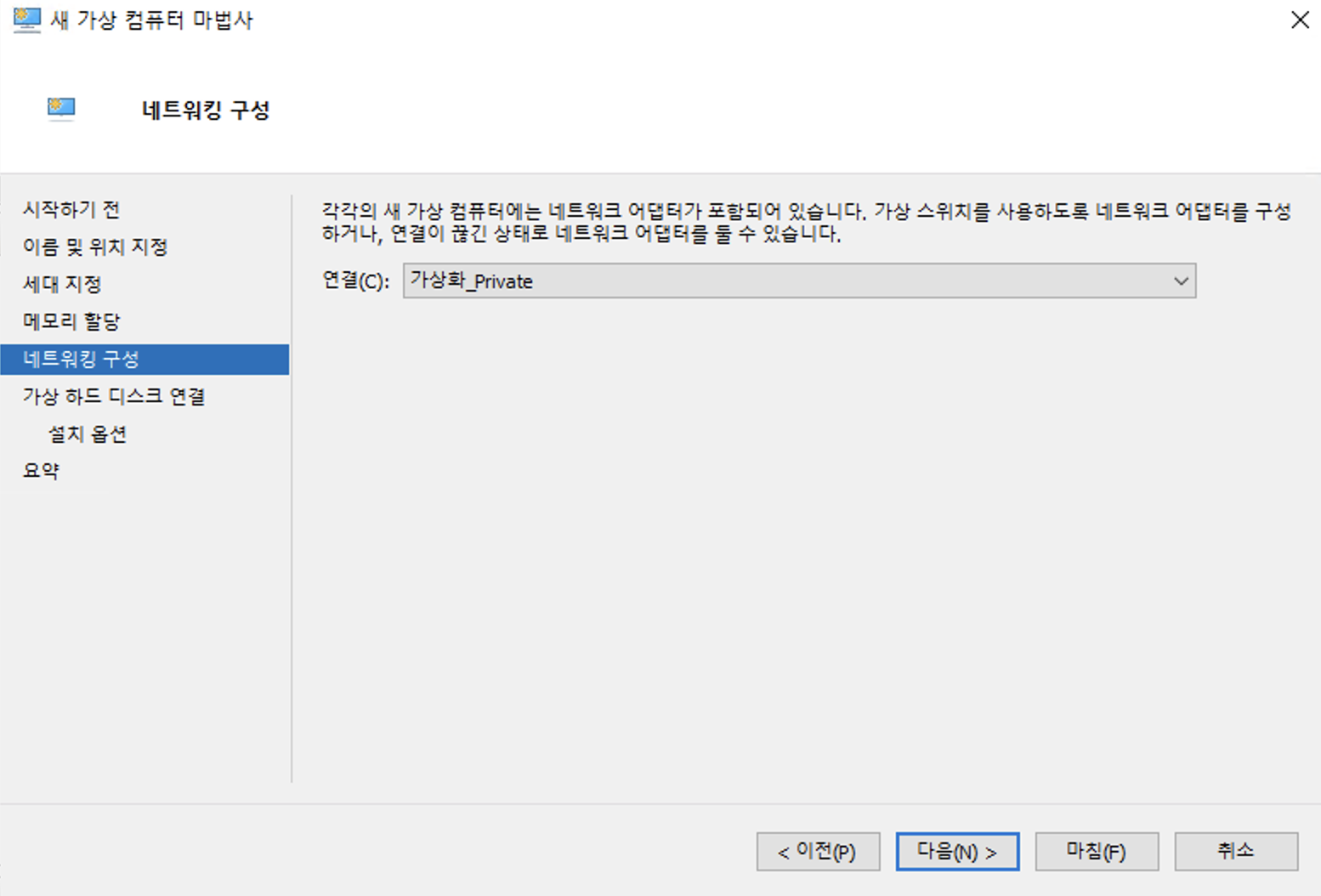

[Hyper-V]가상 컴퓨터 네트워크 지정

서버 내부망으로 사용할 가상 스위치를 선택하여 연결될 수 있도록 해 주었어요.

[Hyper-V]가상 컴퓨터 기본 스토리지 설정

최초 OS 영역에 할당할 스토리지 용량은 100GB로 해줄거에요.
그런 뒤 추가 디스크를 추가해서 각 종 스토리지로 사용될 수 있게 해 주려고 해요.

[Hyper-V]가상 컴퓨터 OS 설치 이미지 선택

가상 DVD-ROM에 우분투 22.04.3LTS 서버 이미지를 넣어줄거에요.

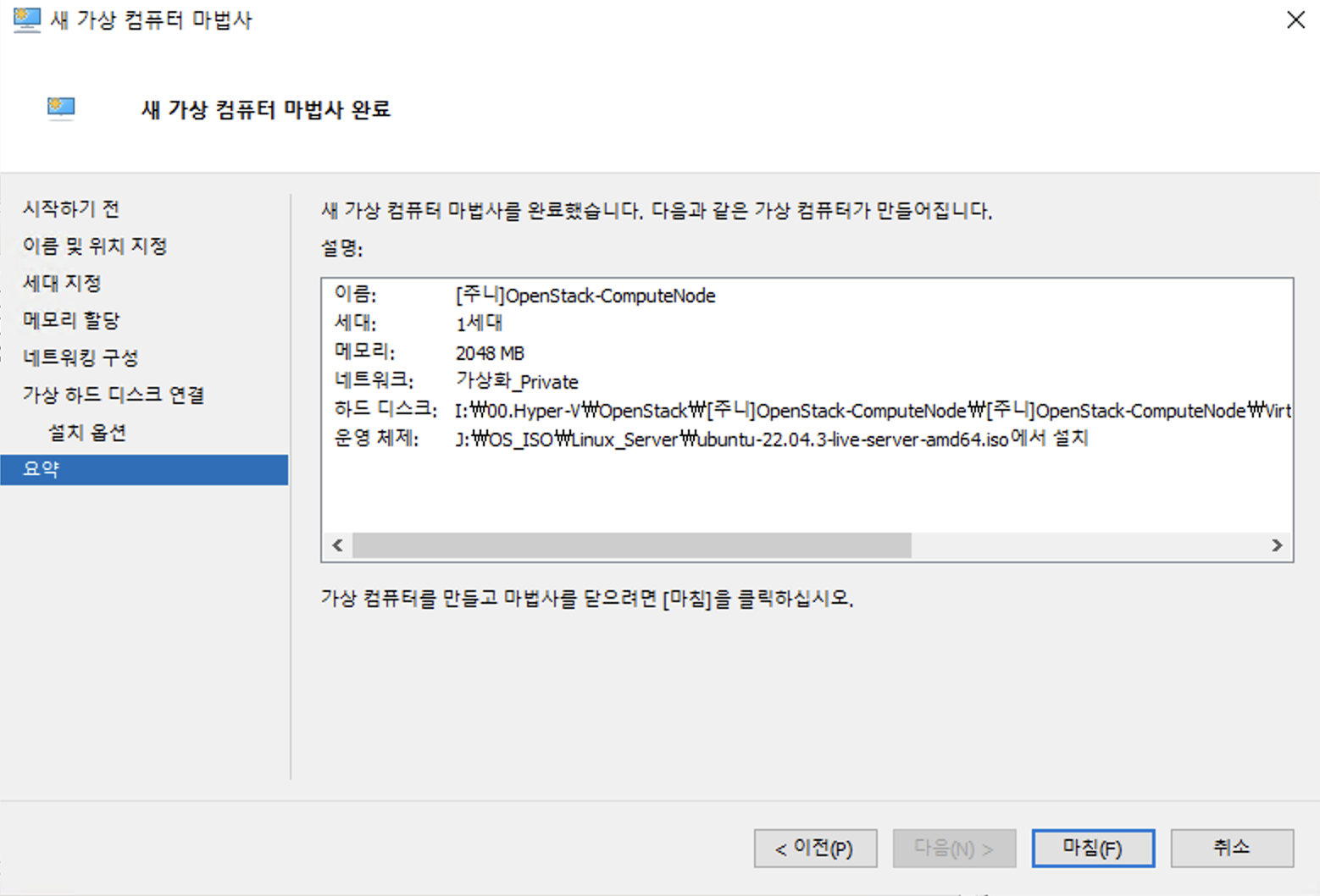

[Hyper-V]가상 컴퓨터 생성 마무리

마침을 눌러줄게요.

[Hyper-V]가상 컴퓨터 설정

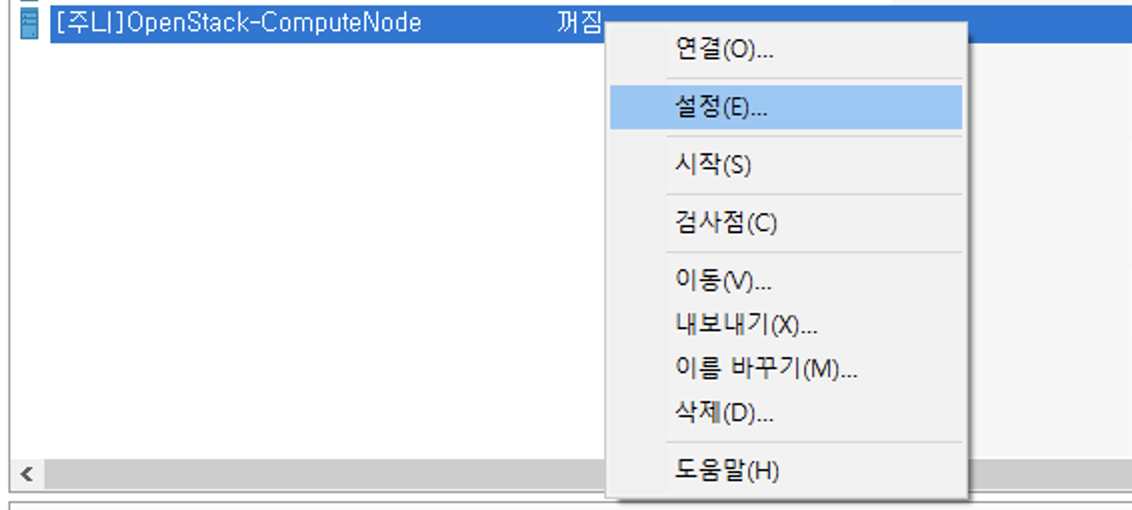

그런 뒤 추가 설정을 위해 위와 같이 설정으로 들어갈게요.

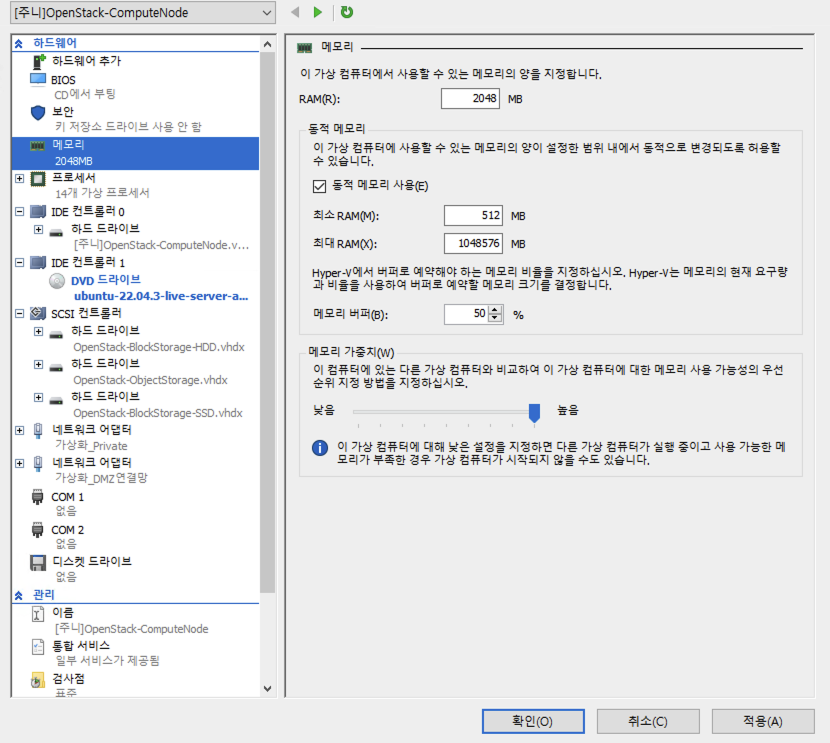

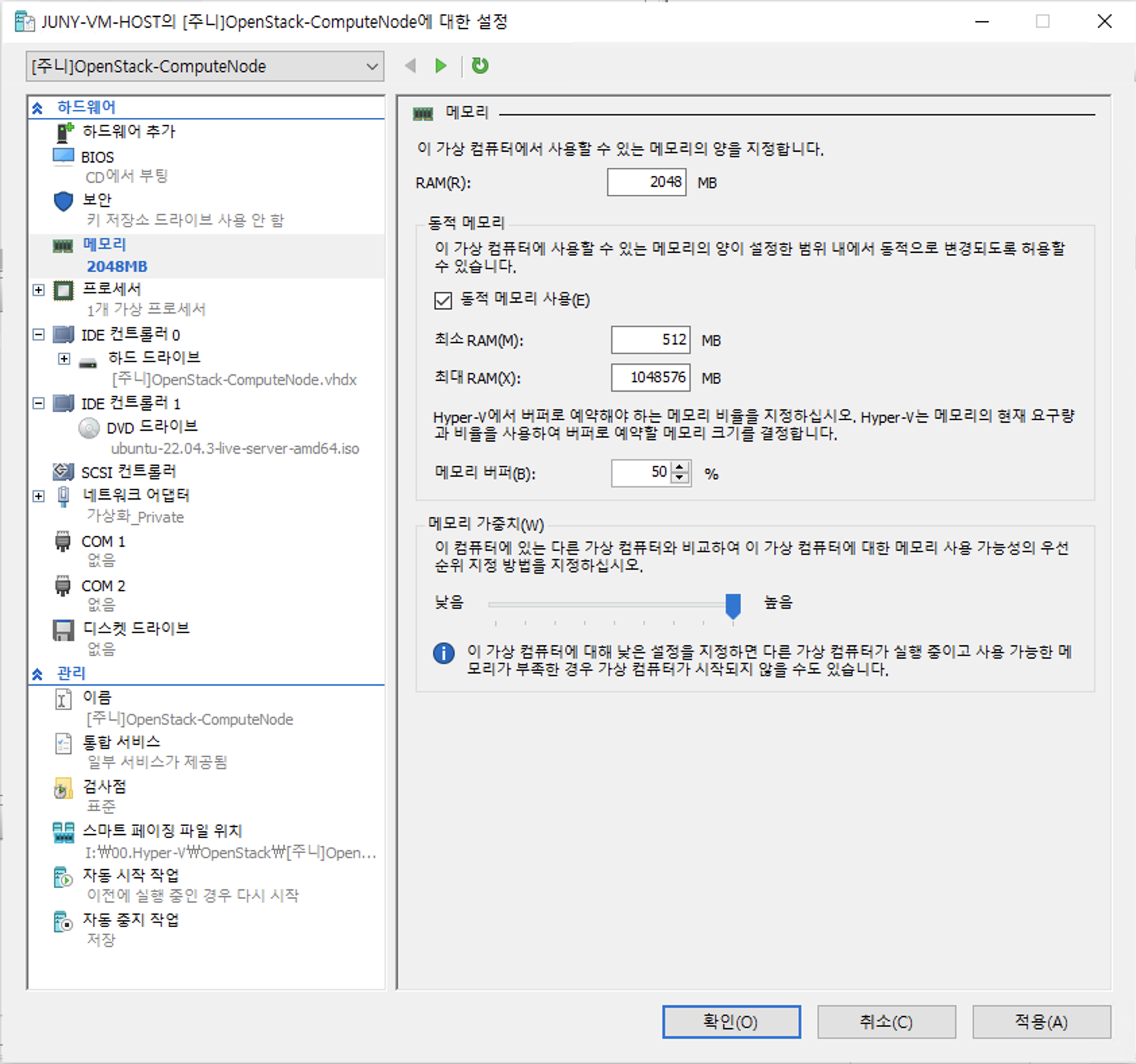

[Hyper-V]가상 컴퓨터 메모리 설정

위와 같이 동적 메모리가 사용될 수 있도록 해 주었어요.

주니는 컴퓨트 노드에 컨트롤러 노드 혹은 UTM, DB 등을 제외한 남은 자원을 모두 넣어줄거에요.

일단 적용을 눌러줄게요.

물리 CPU 정보

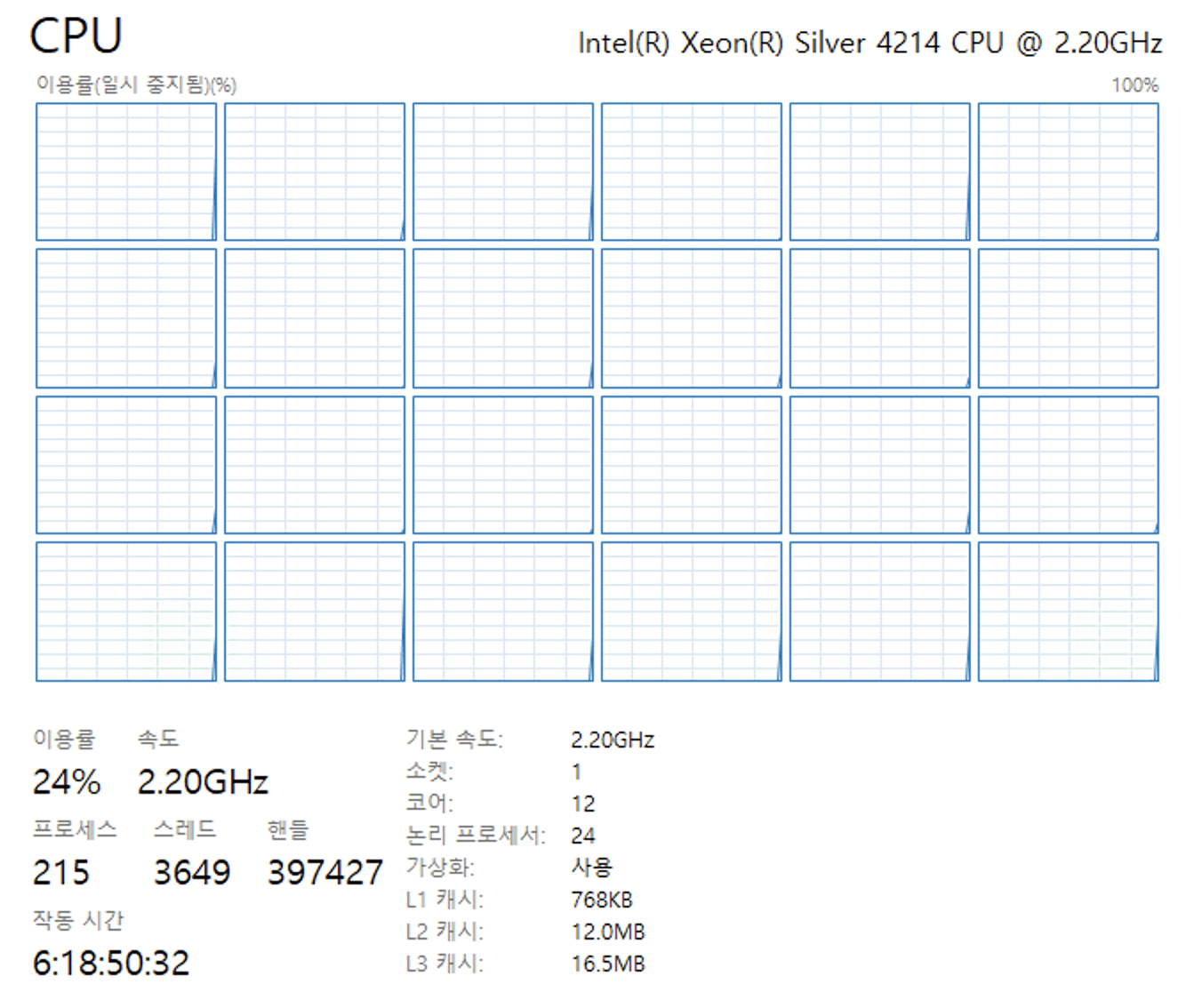

주니가 가진 물리 서버의 CPU는 위와 같아요.

12코어에 24 스레드를 보유하고 있는 Xeon Silver 4214 CPU를 사용하고 있어요.

현재 다른 Hyper-V 가상머신 (컨트롤러 노드 2코어) 들에게 할당한 것을 제외하고, 또한, 호스트 OS에서 사용할 프로세서 (4코어)를 제외한 나머지를 할당하려고 해요.

그래서 14개의 가상 프로세서를 넣어줄거에요.

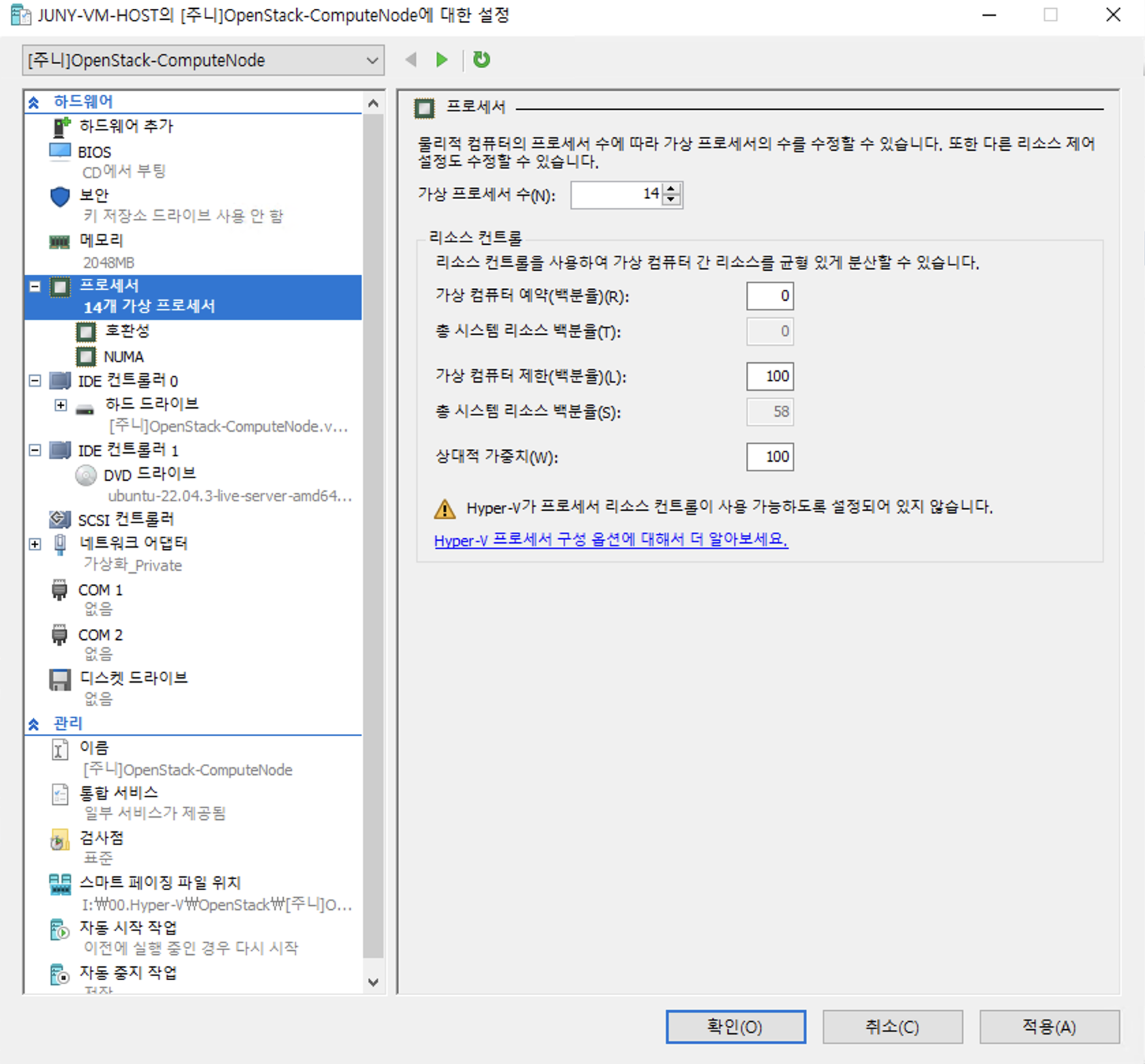

[Hyper-V]가상 컴퓨터 프로세서 설정

나머지는 사용하면서 불편하다면 조작을 해 줄거에요.

물리 DISK 정보

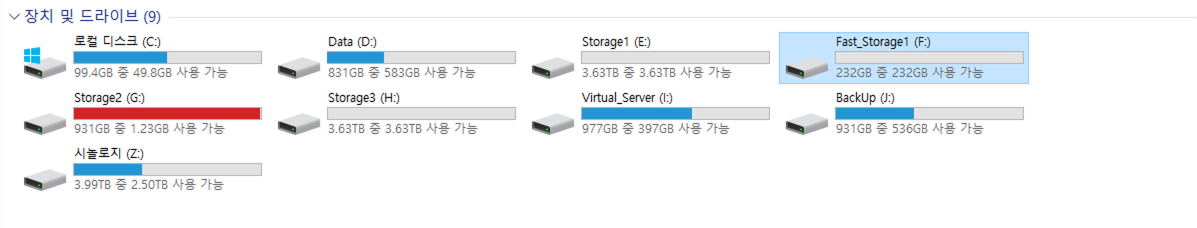

현재 주니가 보유한 서버에 Disk 용량 정보에요.

여기서 E, F 드라이브는 블록 스토리지(가상 머신 및 인프라 자원 관리를 위한 스토리지)로 할당해 줄거고, H 드라이브는
오브젝트 스토리지(대량의 데이터를 저장하고, 관리하기 위한 스토리지로 대용량의 비 정형 데이터 저장 스토리지)로 할당해 주려고 해요.

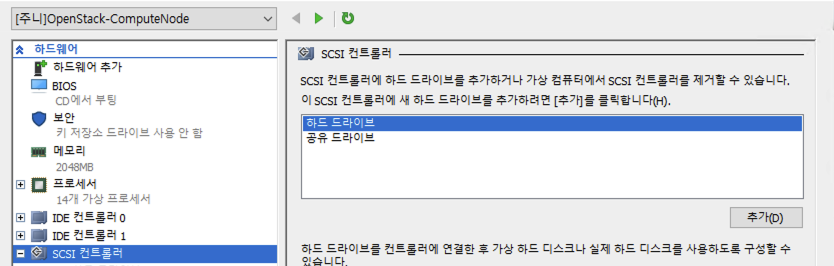

최초 위와 같이 SCSI 컨트롤러를 선택한 뒤 하드 드라이브를 선택하고, 추가를 눌러줄게요.

[Hyper-V]가상 컴퓨터 디스크 추가

그런 뒤 가상 하드 디스크 밑에 새로 만들기를 눌러줄게요.

[Hyper-V]가상 컴퓨터 디스크 추가

위와 같이 VHDX를 선택하고 다음으로 넘어갈게요.

[Hyper-V]가상 컴퓨터 디스크 추가

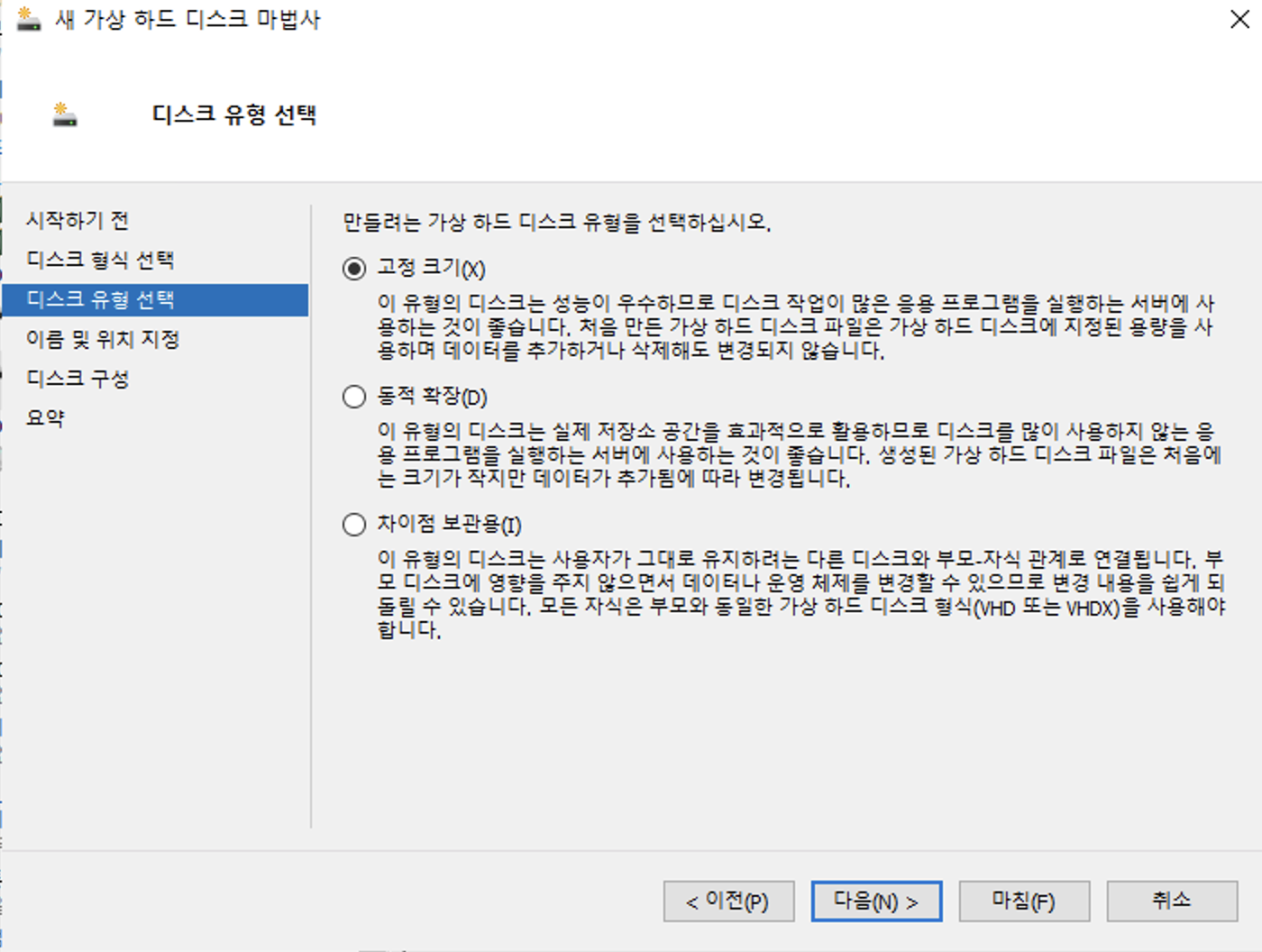

주니는 고정 크기를 선택하여 디스크를 추가해 줄거에요.

이 전에 컨트롤러 노드를 만들때도 언급했지만, 고정 크기로 하게 되면 최초 디스크 생성 작업이 매우 느립니다.

[Hyper-V]가상 컴퓨터 디스크 추가

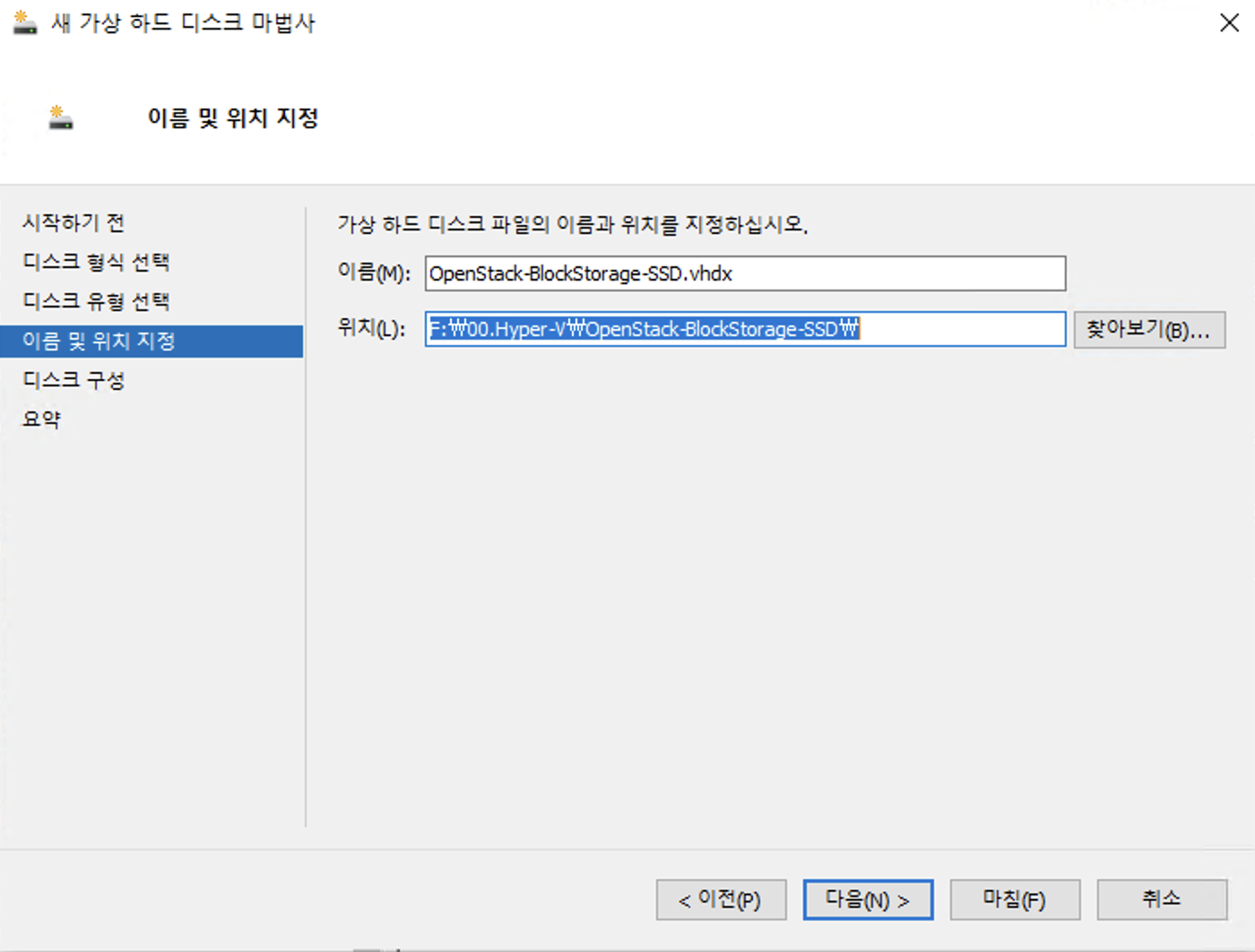

위와 같이 SSD인 F 드라이브에 가상 디스크가 만들어지도록 해 줄거에요.

[Hyper-V]가상 컴퓨터 디스크 추가

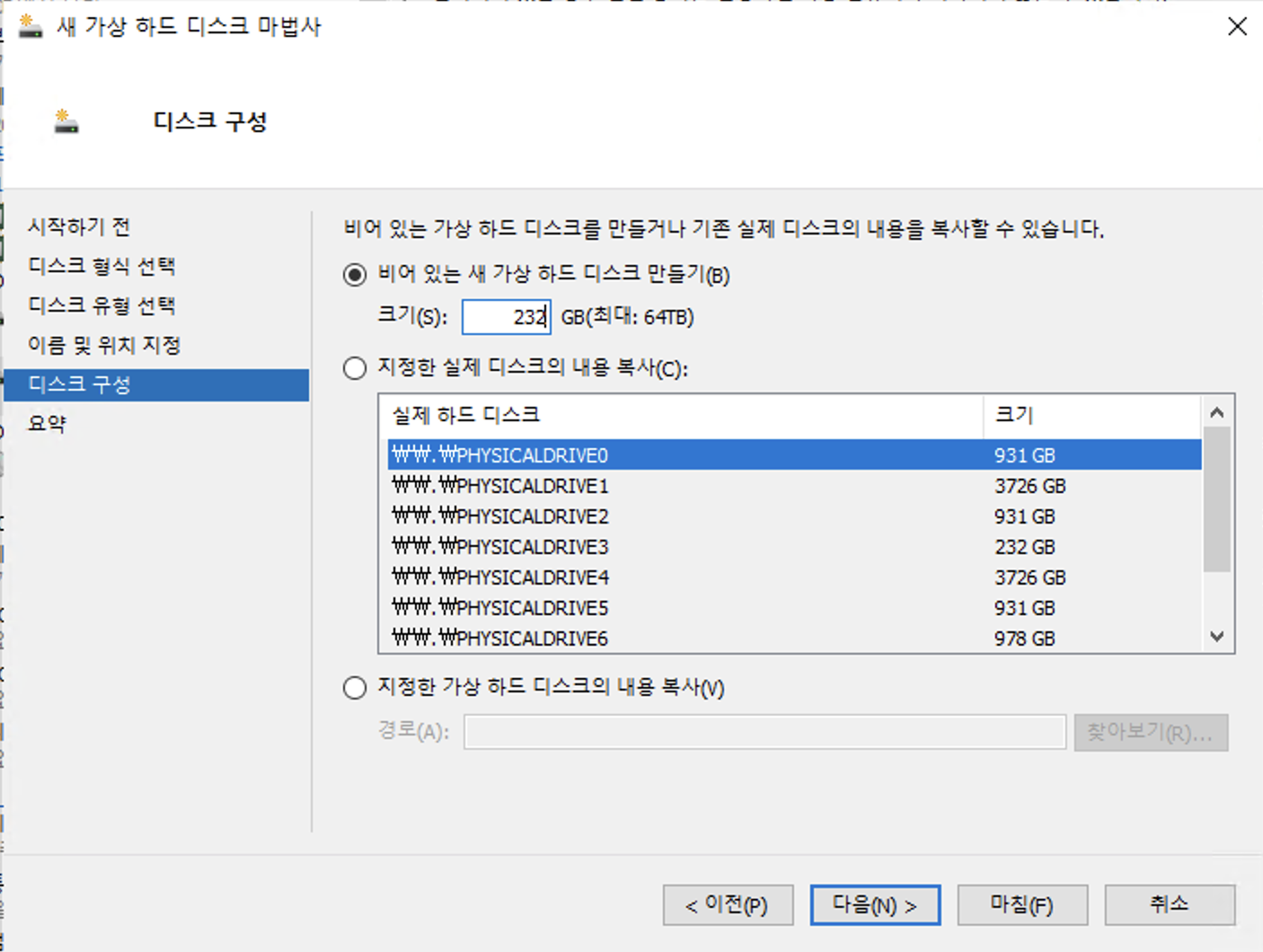

F 드라이브의 총 가용 용량을 위와 같이 할당해 줄거에요.

[Hyper-V]가상 컴퓨터 디스크 추가

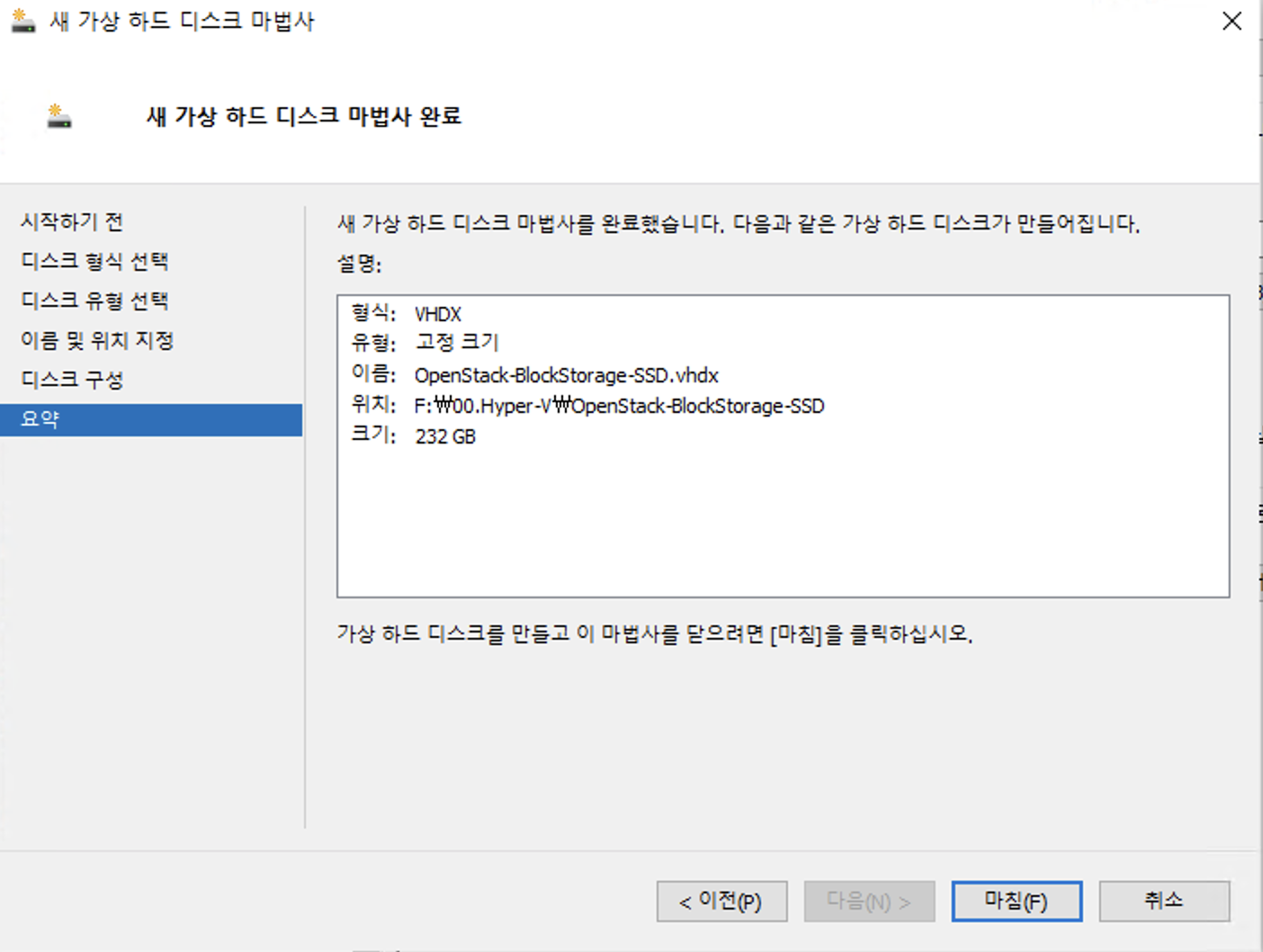

이제 마침을 누르면 기나 긴 가상 디스크 생성 작업이 시작될거에요.

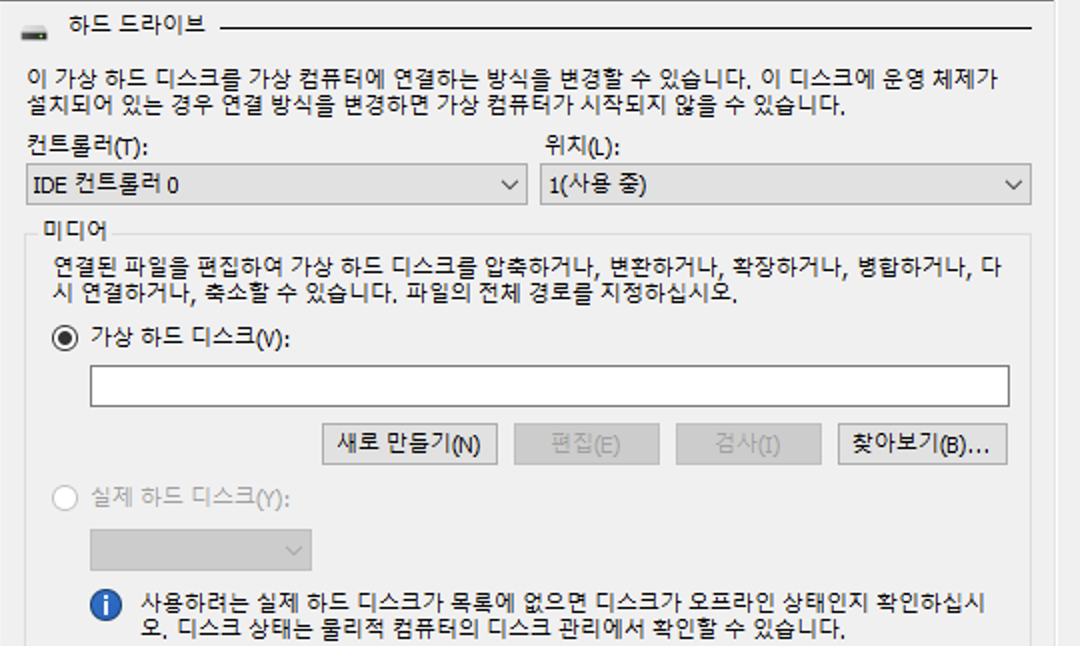

참고로 현재 OS 영역은 IDE로 만들었지만,
다른 영역으로 사용할 HDD와 SSD Storage는 SCSI 컨트롤러로 만들어 주었어요.

이렇게 OS영역을 IDE 컨트롤러에 만들어 주는 이유는 OS 영역은 최초 만들어질 때, VHD 타입으로 만들어지는데, 이 형식은 IDE 컨트롤러에 Attach 되어야 하기 때문이고, 나머지 영역은 SCSI로 붙이는게 좋아요.

그 이유는 SCSI 컨트롤러에 Attach 되는 가상 디스크는 Hot swap(가상 머신 실행 중 디스크를 붙혔다 떼었다 할 수 있음.) 기능이 있기 때문이에요.

또한, SCSI(Small Computer System Interface)는 더 빠른 데이터 전송 속도와 높은 처리량을 제공하고 있고, Hyper-V에서 제공하는 IDE는 일반적으로 조금 더 낮은 성능을 갖게 되기 때문이고, SCSI 방식은 다양한 OS 및 하드웨어 플랫폼과 호환이 가능하나, IDE는 주로 NT 환경에 사용되며, 다른 OS와 호환성이 떨어지기 때문이에요.

또한, SCSI는 고급 기능을 지원하는데, 이는 클러스터링, 고가용성 및 저장소 가상화 기능 등을 제공하고 있고, IDE는 더 간단한 설정 및 관리를 위한 목적으로 사용되고 있는 방식이에요.

이러한 이유로 OS 영역을 제외한 모든 Storage는 SCSI 방식으로 만들어 주었어요.


그리고, NIC(Network Interface Card)를 하나 더 추가해 주어야 해요.

컨트롤러 노드와 컴퓨트 노드 최소 권장 NIC 개수가 2개이기 때문이에요.

위에서 구성한 NIC는 컨트롤러 노드와 컴퓨트 노드 간 통신용이면서 다른 내부 서버 (Database 등) 용으로 쓰이고 있고, 나머지 하나는 EXT 망으로 DMZ 등으로 사용하게 될 거에요.

이 내용은 컨트롤러 노드에서 이미 기재했기 때문에 이 곳을 참고해 주시면 좋을 거 같아요.

[Hyper-V] [Open Stack] [Controller Node] Hyper-V 구성 및 Ubuntu 22.04.3 LTS Server 설치



주니는 위와 같이 컴퓨트 노드 가상머신을 만들고, 이제 OS를 설치하고, 패키지를 내려 받아보도록 할게요.



        📦 Ubuntu 22.04.3 LTS Server 설치

OS 설치에 대한 내용은 이 전 컨트롤러 노드를 설치할 때와 같기 때문에 이 곳을 참고해 주시면 좋을 거 같아요.

[Hyper-V] [Open Stack] [Controller Node] Hyper-V 구성 및 Ubuntu 22.04.3 LTS Server 설치

위의 내용이 모두 되었다면 각각의 스토리지로 사용하기 위해 붙혔던 디스크들을 GPT로 만들고, LVM 형식으로 마운트해주려고 해요.

해당 내용은 이 곳을 참고해 주시면 좋을 거 같아요.

[Linux] Ubuntu 22.04 GPT Partition 설정 및 LVM 설정



또한, 주니는 두 개의 디스크를 하나의 LVM으로 묶어 블록 스토리지로 사용하려고 구성 해 보았어요.

이에 대한 내용은 이 곳을 참고해 주시면 좋을 거 같아요.

https://junyharang.tistory.com/479

728x90

df -h

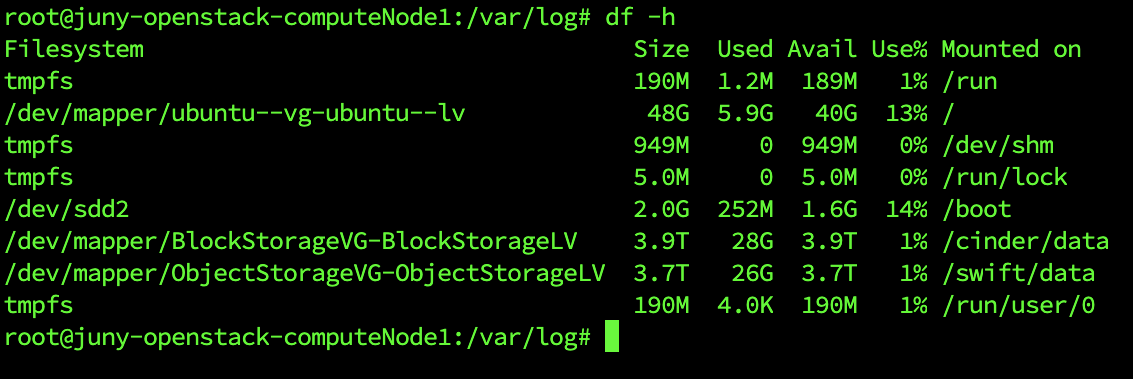

위 내용을 모두 처리하여 구성된 컴퓨트 노드는 위와 같아요.

이제 본격적으로 오픈스택 컴퓨트 노드 설치 및 구성 작업을 진행해 볼게요.
