🚀 Controller Node 구성

    🔽 개요

주니의 오픈스택 구성도









       📦 소개

블록 스토리지 서비스 (cinder)는 블록 스토리지 장치를 게스트 인스턴스에게 제공하는 역할을 한다고해요.
토리지가 프로비저닝 되고, 소비되는 방식은 블록 스토리지 드라이버 또는 여러 백엔드 구성에 대한 경우에는 드라이버에 의해 결정되게 된답니다.

NAS/SAN, NFS, iSCSI, Ceph 등 다양한 드라이버를 지원하고 있어요.

블록 스토리지 API와 스케줄러 서비스는 보통 컨트롤러 노드에서 실행되도록 구성한다고 해요.
사용하는 드라이버에 따라, 볼륨 서비스는 컨트롤러 노드, 컴퓨트 노드 또는 독립된 스토리지 노드에서 동작하도록 구성할 수 있어요.

주니는 위에 구성도와 같이 최대한 CPU, Memory 자원을 아끼기 위해 컴퓨트 노드에 이미지 스토리지를 제외한 블록 스토리지와 오브젝트 스토리지를 구성하고 사용하려고 해요.

오픈스택 블록 스토리지는 가상머신에 persistent(영속성) 스토리지를 추가하는 것이에요.
블록 스토리지 서비스는 볼륨 관리를 위한 인프라를 제공하고, 인스턴스에 보륨을 제공하기 위해 오픈스택 컴퓨트 노드와 상호 작용을 하게 된답니다. 그리고, 볼륨 스냅샷과 볼륨 타입을 관리할 수도 있어요.

블록 스토리지는 아래 컴포넌트로 구성 되어 있어요.

컴포넌트 종류	상세 내용
cinder-api	API 요청 수락 및 처리를 위해 cinder-volume에 전송.
cinder-volume	블록 스토리지 서비스와 직접 상호작용하며, cinder-scheduler와 동일한 처리. 메시지 큐를 통해 다른 프로세스들과도 상호 작용. cinder-volume 서비스는 maintain 상태인 블록 스토리지 서비스에서 보낸 읽고 쓰는 요청에 대해 응답 담당. 드라이버 아키텍처를 통해 다양한 스토리지 프로바이더 적용 가능.
cinder-scheduler Deamon	볼륨을 생성하는데, 최적의 스토리지 프로바이더 노드 선택. nova-scheduler와 유사 동작.
cinder-backup Deamon	cinder-backup 서비스는 스토리지 프로바이더 백업에 대한 여러가지 타입에 대해 볼륨 백업 제공. cinder-volume 서비스와 마찬가지로 다양한 스토리지 프로바이더의 드라이버 아키텍트 적용 가능.
메시징 큐	블록 스토리지 프로세스간 정보 전달.


블록 스토리지란 클라우드 시스템의 하드 디스크라고 생각하면 돼요.
오픈스택이나, AWS와 같은 클라우드 시스템에서 한 대의 가상머신을 인스턴스라고 부르듯 하드 디스크와 같은 저장 공간을 블록 스토리지라고 부르고 있어요.

그리고, 블록 스토리지는 인스턴스에 연결(Attach), 해제(Detach)가 가능하도록 구성되어 있어요.
이를 통해 새로 생성한 인스턴스에 기존에 존재하는 볼륨을 연결해서 원하는 형태로 포맷한 뒤 사용할 수 있어요.

또한, 파일 하나의 데이터 단위로 취급하는 파일 스토리지로 오브젝트 스토리지와 달리 블록 스토리지는 데이터를 블록 단위로 처리하게 돼요.

데이터를 블록으로 분할하고, 각 블록에 고유 ID를 부여하여 블록으로 구조화를 시키는데, 파일이나, 오브젝트를 여러 블록에 분산되는 것을 허용하고 있어요.

데이터 요청 시 각 블록에 분산 되어 있는 데이터를 병합하여 제공하고, 파일 스토리지와 달리 단일 데이터 경로에 의존하지 않기 때문에 검색 처리속도가 빠른 장점이 있어요.

각 블록은 독립적으로 존재하고, 파티션으로 분할될 수 있기 때문에 서로 다른 운영 체제에 접근할 수 있어요.
이러한 유연성과 효율성으로 블록 스토리지는 컨테이너 환경에 적합하다고 해요.

컨테이너를 신속하게 정의하고, 실행할 수 있기 때문인데, 더 많은 데이터를 저장해야 할 수록 블록 스토리지 사용이 유리할 것이에요.

인스턴스의 블록 스토리지는 기존의 인스턴스에서 연결 해제한 뒤 다른 인스턴스에 연결해 사용할 수 있어요. 개발 소스나, 문서처럼 중요한 데이터들은 운영 체제와 함께 생명을 다하는 인스턴스가 아니라, 별도의 저장 공간인 블록 스토리지에 저장하고, 나중에 인스턴스에 문제가 발생하면 연결 해제 뒤 새로운 인스턴스에 다시 연결해 사용할 수 있어요.

출처:스토리지 기초 지식 9편: 오브젝트 스토리지란









    🔽 구성 요소 설치 및 구성

       📦 초기 구성 - 컨트롤러 노드

최초 작업은 컨트롤러 노드에서 진행해야 해요.

컨트롤러 노드에서 블록 스토리지 관련 사용자 계정, 서비스와 엔드포인트를 Keystone에 생성해 볼게요.

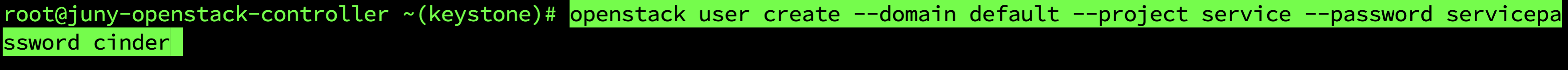

openstack user create --domain default --project service --password servicepassword cinder

servicepassword에는 해당 계정에 비밀번호를 입력해 주면 돼요.
참고로 특수문자가 들어간 패스워드는 인식이 잘 안되는 거 같으니 특수문자를 제외한 패스워드를 권장합니다.

openstack user create --domain default --project service --password servicepassword cinder

openstack role add --project service --user cinder admin

그런 뒤 생성한 계정에 대해 관리자 권한을 부여해 주었어요.



openstack service create --name cinderv3 --description "OpenStack Block Storage" volumev3

이번에는 서비스를 만들어 주었어요.

export controller={컨트롤러 노드 도메인 이름}; openstack endpoint create --region RegionOne volumev3 public http://$controller:8776/v3/%\(tenant_id\)s; openstack endpoint create --region RegionOne volumev3 internal http://$controller:8776/v3/%\(tenant_id\)s

openstack endpoint create --region RegionOne volumev3 admin http://$controller:8776/v3/%\(tenant_id\)s

그리고 위와 같이 엔드포인트를 만들어 주었는데, admin, public, internal에 엔드포인트를 각각 만들어 주었어요.









       📦 초기 구성 - Database

이번에는 데이터 베이스에 블록 스토리지에 대한 DB를 만들고, 계정을 만들어 줄게요.

주니는 위와 같이 만들어 줄거에요.









       📦 패키지 설치 - 컨트롤러 노드

이번에는 컨트롤러 노드에 패키지 설치를 진행해 볼게요.

apt install -y cinder-api cinder-scheduler python3-cinderclient

위와 같은 화면이 나오면 활성화 하고, Ok를 눌러 nginx를 재기동해 줍니다.









       📦 초기 설정 - 컨트롤러 노드

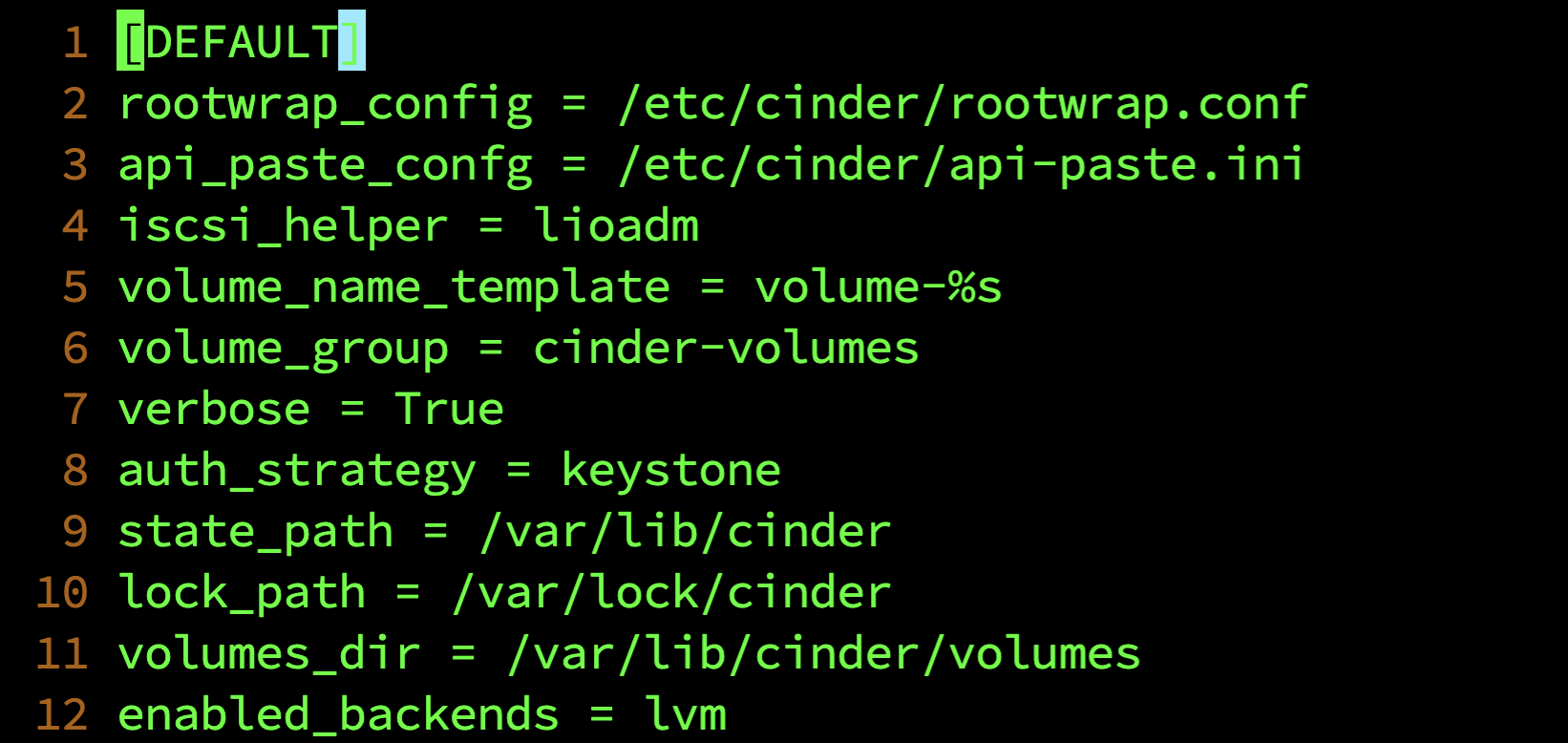

vim /etc/cinder/cinder.conf [DEFAULT] 변경 전

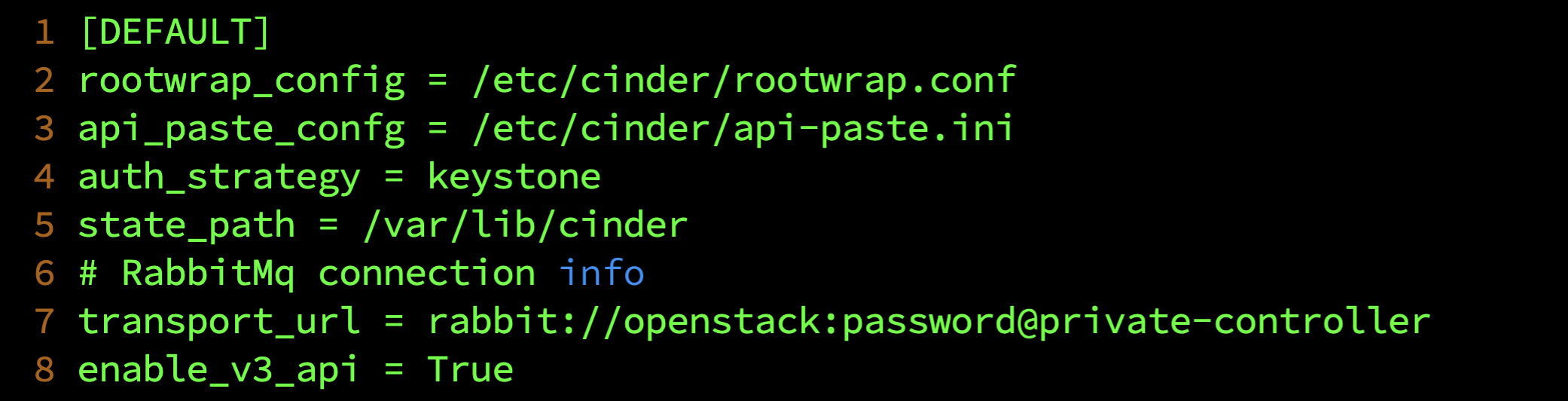

vim /etc/cinder/cinder.conf [DEFAULT] 변경 뒤



7번째 줄 password에는 RabbitMQ 만들 때 생성했던 비밀번호를 입력해 주면 돼요.

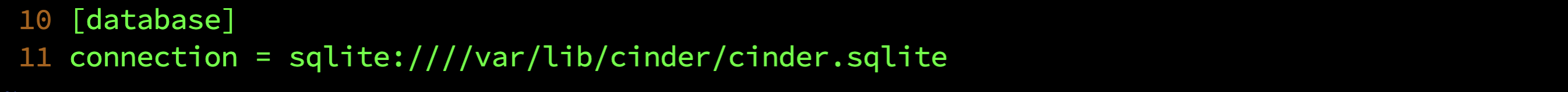

vim /etc/cinder/cinder.conf [database] 변경 전

vim /etc/cinder/cinder.conf [database] 변경 뒤



password는 위에서 DB 생성 시 해당 계정의 암호를 넣어주면 돼요.





vim /etc/cinder/cinder.conf [Keystone_authtoken], [oslo_concurrency] 생성

23번째 줄에 servicepassword에는 위에서 cinder 계정을 keystone에 등록할 때, 사용했던 암호를 입력해 주면 돼요.


여기까지 되었다면 저장하고, 나옵니다.

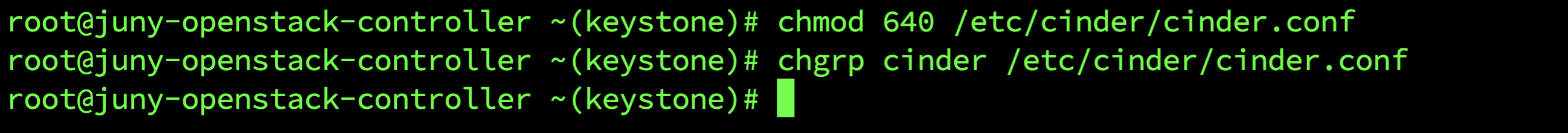

chmod 640 /etc/cinder/cinder.conf; chgrp cinder /etc/cinder/cinder.conf

그런 뒤 해당 설정 파일에 대한 권한과 소유 그룹을 변경해 주었어요.



vim /etc/apache2/conf-available/cinder-wsgi.conf 1번째 줄 변경 전





vim /etc/apache2/conf-available/cinder-wsgi.conf 1번째 줄 변경 뒤

여기까지 되었다면 저장하고, 나옵니다.

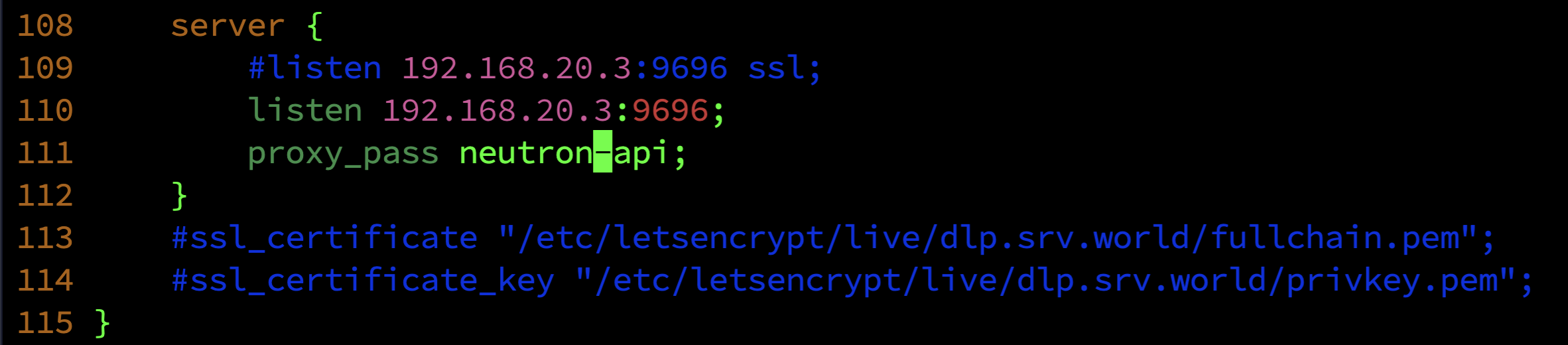

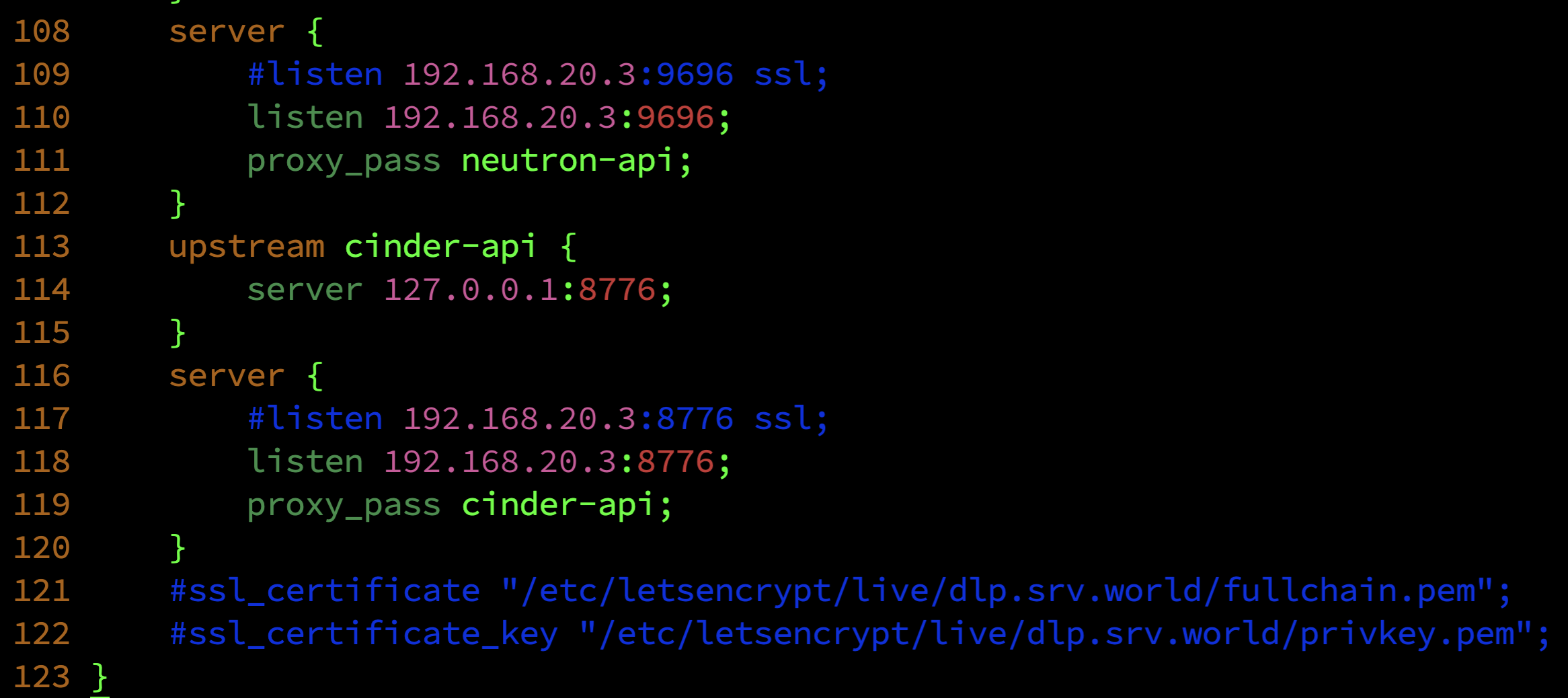

vim /etc/nginx/nginx.conf

vim /etc/nginx/nginx.conf

위와 같이 cinder API http 통신을 위해 nginx에 내용을 추가해 주었어요.

저장하고, 나와줄게요.

su -s /bin/bash cinder -c "cinder-manage db sync"

이번에는 DB 동기화를 위해 위와 같이 명령어를 입력해 주었어요.

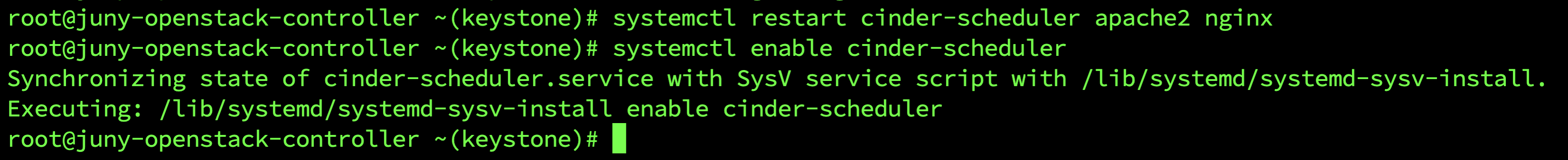

systemctl restart cinder-scheduler apache2 nginx; systemctl enable cinder-scheduler

그런 뒤 위와 같이 데몬을 재기동하고, 등록해 줍니다.







       📦 잘 구성 되었나? 🤔

최초 환경 변수를 설정해 주도록 할게요.

echo "export OS_VOLUME_API_VERSION=3" >> ~/keystonerc; source ~/keystonerc

openstack volume service list

위와 같이 상태가 확인된다면 정상 구성된 것이에요.
